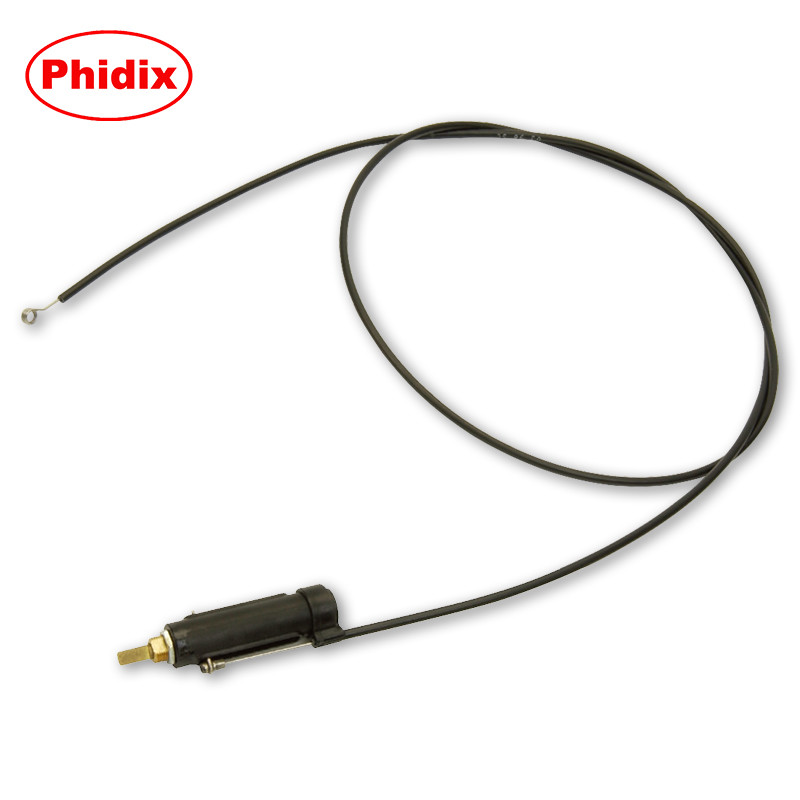

피디엑스 산업용 환기 제어 케이블 (Rotary-to-Linear, Non-Locking Assembly)
In compact mechanical systems where space is limited but reliable actuation is essential—such as HVAC vent controls or heater valve operation—Phidix’s non-locking rotary control cable assembly provides a clean기계적 솔루션입니다. 270° 수동 회전을 1.5"의 선형 밀어 당기는 이동으로 변환하도록 설계되어 산업용 차량, 오프로드 장비,그리고 특수 기계.
이 단말기는 스테인리스 스틸 내부 와이어, 청동 셰프 및 고성능 플라스틱을 결합하여 진동, 온도 변동 또는 먼지가 있는 환경에서도 일관된 성능을 제공합니다.
주요 특징
| 특징 |
설명 |
| 270° 입력 회전 |
최대 1.5 "선형 푸시-트랙 이동으로 변환 |
| 잠금하지 않는 메커니즘 |
자동으로 반환 또는 스프링 리셋을 허용 |
| 콤팩트 한 설치 |
7/16-28 패널 또는 브래킷 장착을 위한 평평한 UNEF 가닥 |

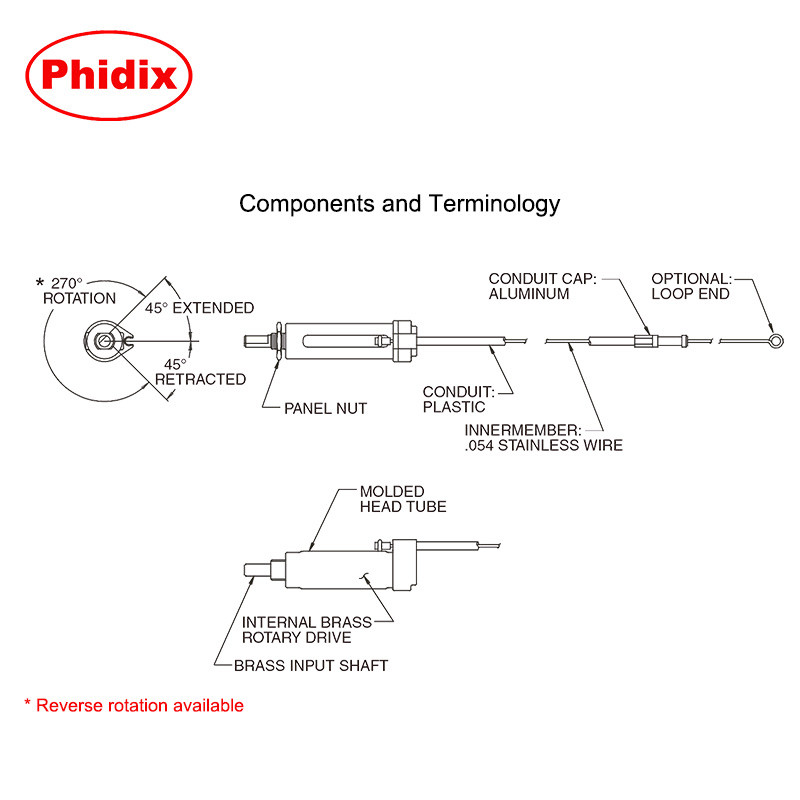

| 견고 한 재료 |

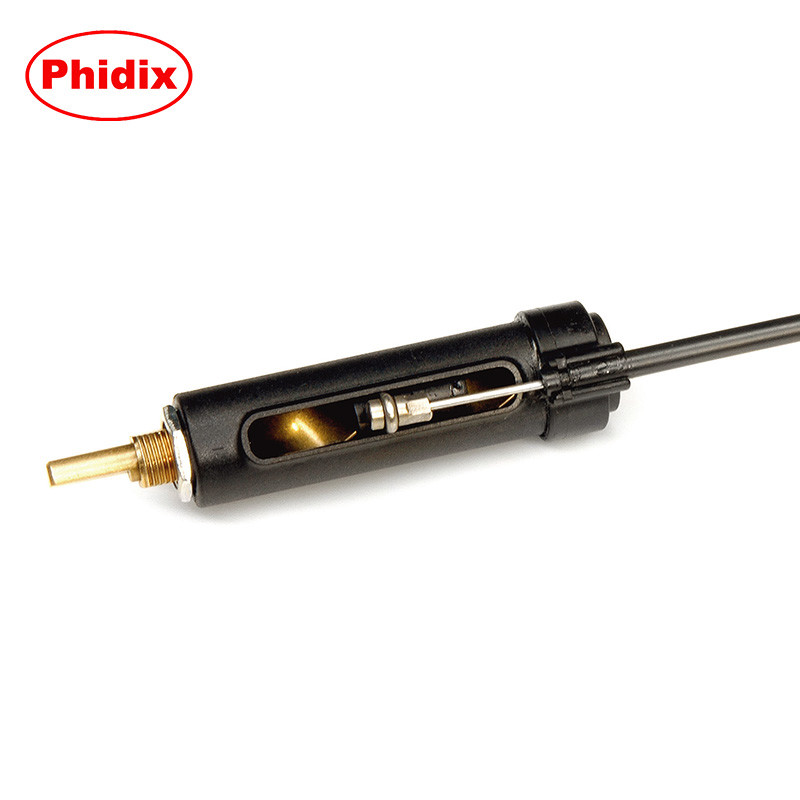

구리 입력 샤프트, 고성능 플라스틱 하우징, SS 내선 |
| 사용자 지정 출력 끝 |
직선 또는 루프 끝 |

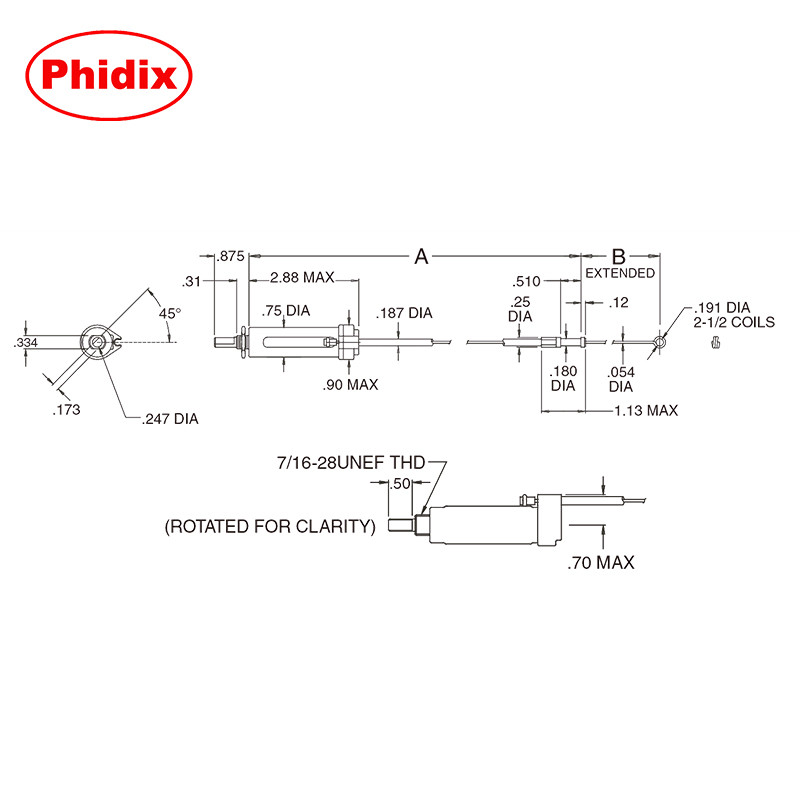

기술 사양
| 매개 변수 |
가치 |
| 여행 |
1.5인치 (38mm) |
| 입력 회전 |
270° |
| 토크 효율성 |
4 in·lb 최대 5 lb 짐을 이동 |
| 작동 온도 |
-25°F ~ 160°F (-32°C ~ 71°C) |
| 셰프트 |
1/4" 지름의 평면 |
| 장착 실 |
7/16-28 UNEF |

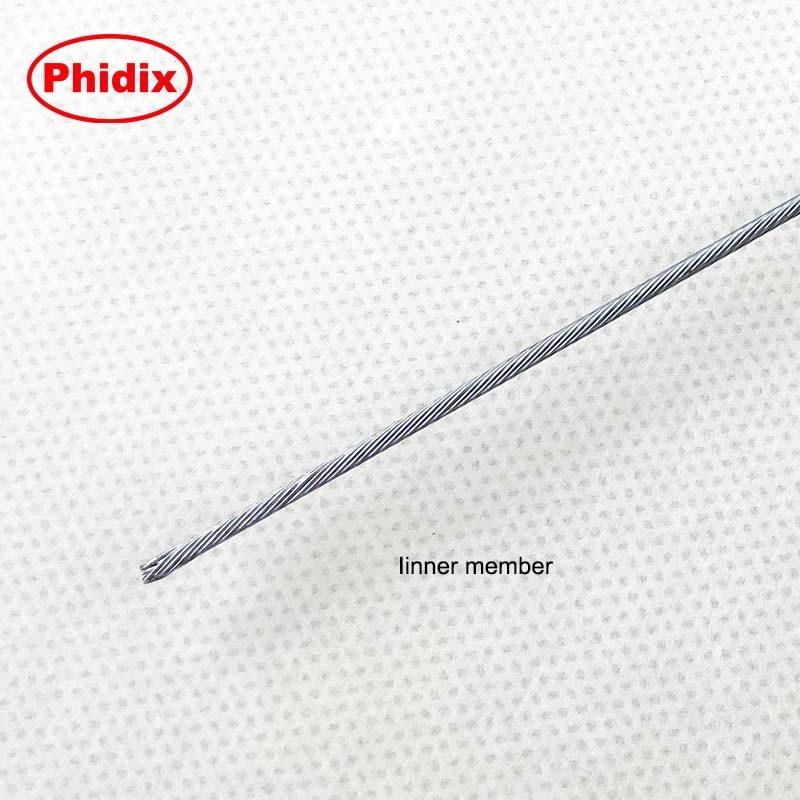

| 내부 와이어 |
0.054" 스테인리스 스틸 |
| 유도체 |
고성능 플라스틱 |
| 출력 종료 |
직선 또는 루프, 사용자 정의 |
가장 효과적 인 곳

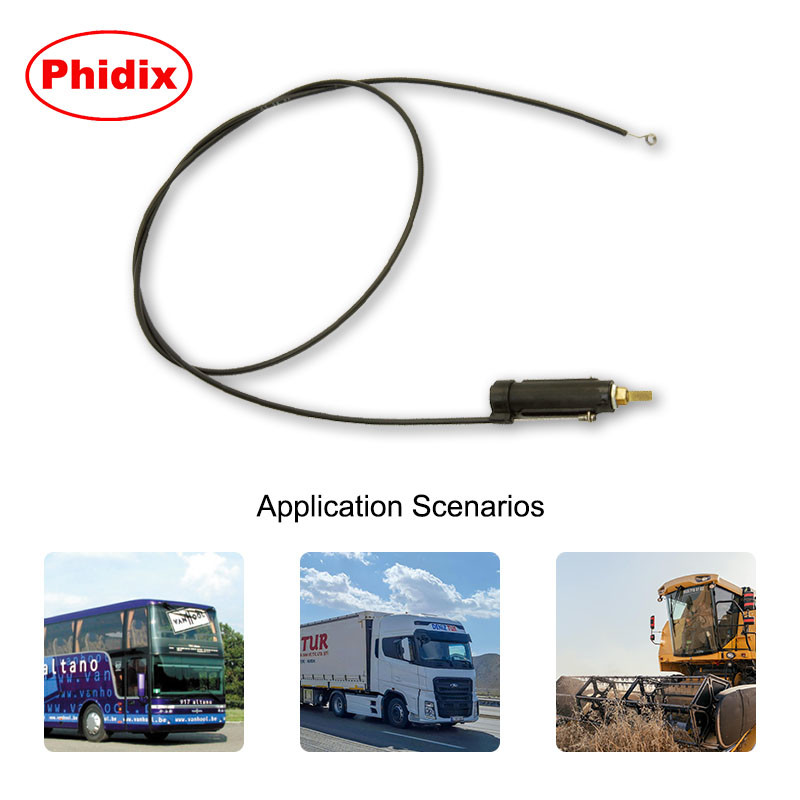

피딕스 회전 제어 케이블은 공기와 난방 시스템의 간결한 수동 제어가 필요한 산업에서 사용됩니다.응용 분야는 다음과 같습니다.
• 건설 또는 오프로드 장비의 HVAC 환기 플랩 제어
• 농업 또는 광산 기계의 난방 밸브 제어
• 유틸리티 차량용 대시보드 공기 전환 스위치
• 산업용 방관에서의 류버 및 덤퍼 가동
OEM 준비 맞춤화
커스텀 케이블 전문업체로서, Phidix Motion Controls는 다음과 같은 맞춤형 옵션을 제공합니다.
• 출력 종류 (loop, straight, threaded)
• 작동 방향 (CW/CCW 확장)
• 케이블 길이, 샤프트 길이, 손잡이 호환성
• 먼지 뚜??, 장착 방법, 유관 색상
당신의 시스템에 맞춘 회전 케이블 조립이 필요하십니까?Phidix 엔지니어들은 여러분의 설계, 시험, 생산 필요를 지원할 수 있습니다.
한눈 에 보는 유익
• 전자 장치 없이 회전 입력을 선형 출력으로 변환
• 모바일 및 산업용 환경의 견고한 설계
• 히터 및 HVAC 애플리케이션에 완전히 구성 할 수 있습니다.
• 신뢰성 있는 Phidix 엔지니어링 및 일관성 있는 OEM 지원
FAQ
Q1: 이 케이블은 야외/오프로드 사용에 적합합니까?
- 그래요플라스틱 유선 과 스테인레스 스틸 와이어 는 습기, 먼지, 썩기 에 저항 합니다.
Q2: 작동 방향을 지정할 수 있나요?
- 그래요시계 방향으로 또는 시계 반대 방향으로 회전을 선택
Q3: 이것은 패널에 장착될 수 있나요?
- 그래요머리는 안전 장착을 위해 두 개의 평면으로 7/16-28 UNEF 가루 된 몸을 갖추고 있습니다.
Q4: Phidix는 사용자 정의 길이와 끝을 지원합니까?
절대적으로우리는 OEM 및 짧은 납품 시간을 가진 사용자 정의 조립에 전문입니다.
통합 준비 됐어?
건설 차량 HVAC 제어에서 농업 난방 시스템에 이르기까지 Phidix의 회전-선형 제어 케이블은 컴팩트하고 신뢰할 수 있고 완전히 사용자 정의 가능한 기계적 솔루션을 제공합니다.
→피디엑스 엔지니어와 이야기
