Phidix 비잠금 푸시-풀 제어 헤드는 잠금이 필요하지 않은 시스템에서 원격 기계 작동을 위한 비용 효율적인 솔루션을 제공합니다. 소형 설치 및 가벼운 하중에서 중간 정도의 하중을 위해 설계된 이 제어 헤드는 엔진 정지, 초크 작동, 래칭 또는 밸브 작동을 위한 직관적인 수동 제어를 제공합니다.
상용 차량, 소형 엔진 또는 산업 기계와 함께 작업하든 이 제어 헤드는 불필요한 복잡성 없이 직접적이고 신뢰할 수 있는 제어를 제공합니다.
• 비잠금 설계 – 빠르고 자유로운 작동에 이상적
• 최대 하중: 50 lbs – 경량에서 중간 정도의 기계 제어용
• 이동 범위: 최대 3인치 – 표준 조절 가능한 스트로크 옵션
• 장착: 나사산 바디 – 패널 또는 브래킷에 쉽게 설치

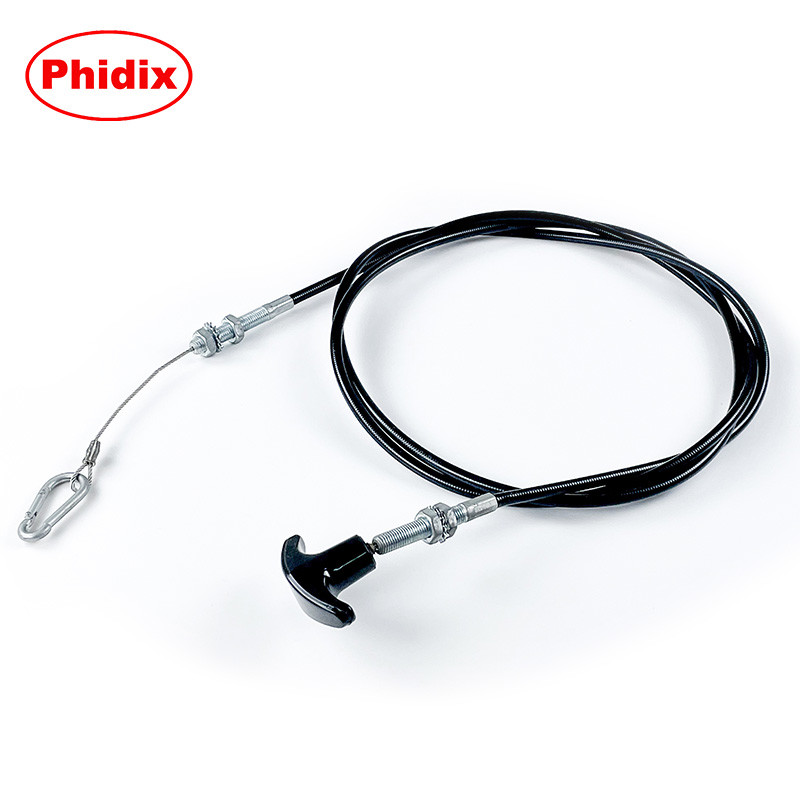

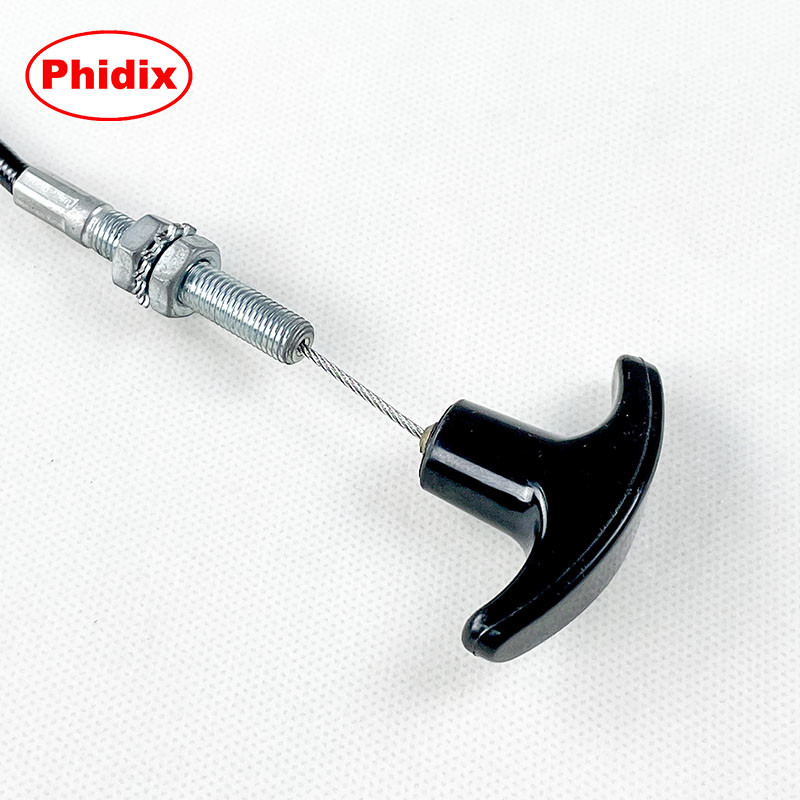

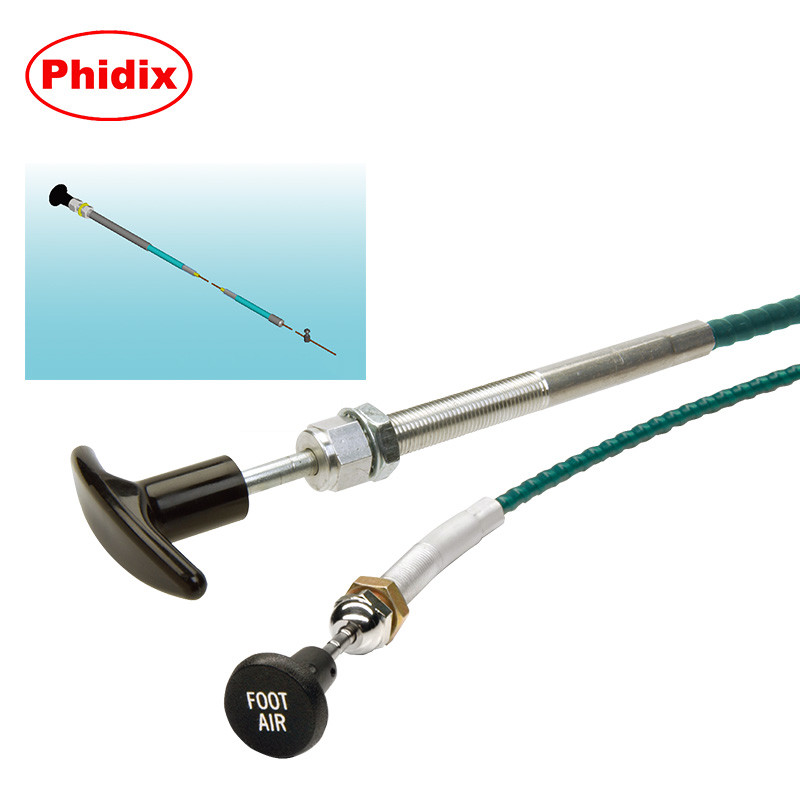

• 노브 변형 – T자형 핸들과 둥근 노브는 표시 유무에 관계없이 사용 가능
• 소형 설치 공간 – 제한된 공간 응용 분야에 적합
• 내식성 재료 – 도금된 탄소강 하우징 및 내부 부품
• 모듈식 옵션 – 다양한 나사산 크기, 케이블 유형 및 출력 피팅
진동 환경에서 잠금 기능이 필요한 경우, 당사의 트위스트 잠금 제어 헤드 변형을 고려하십시오.
미세 조정 제어가 필요하십니까? 마이크로 조정 제어 헤드를 확인하십시오.

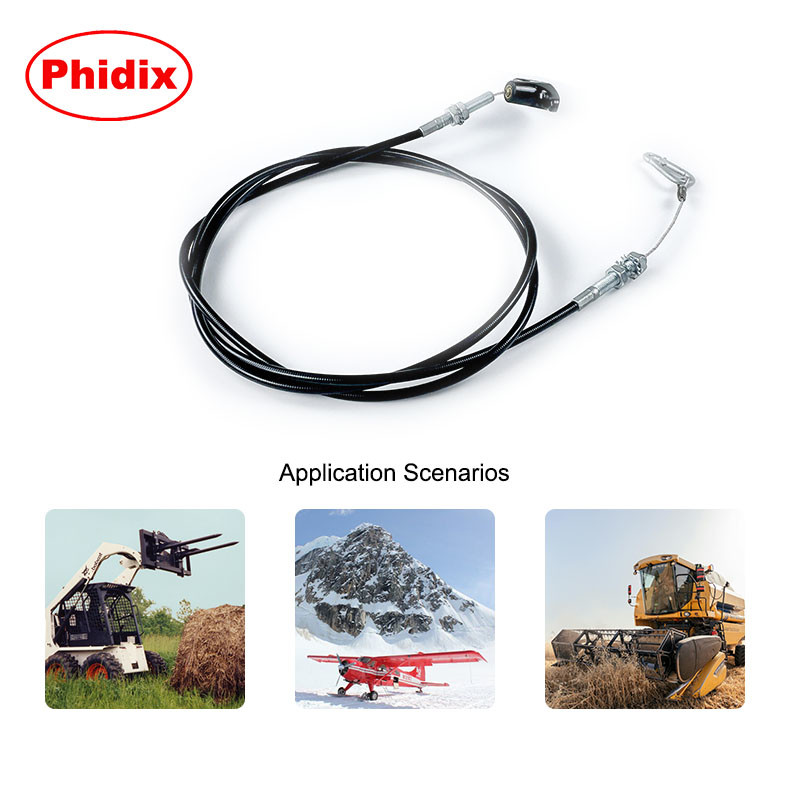

| 응용 분야 유형 | 사용 사례 |
|---|---|
| 엔진 시스템 | 엔진 정지/차단 케이블, 초크 제어 |
| 차량 시스템 | PTO 해제, 후드 래치, 밸브 작동 |
| 장비 패널 | 원격 수동 밸브 또는 래치 해제 |
| 소형 엔진 | 비상 정지 스위치 케이블 |
| 산업 장치 | 경량 기계 인터페이스 작동 |
| 매개변수 | 옵션 / 참고 사항 |
|---|---|
| 하중 용량 | 최대 50 lbs |
| 이동 범위 | 1” – 3” (표준) |

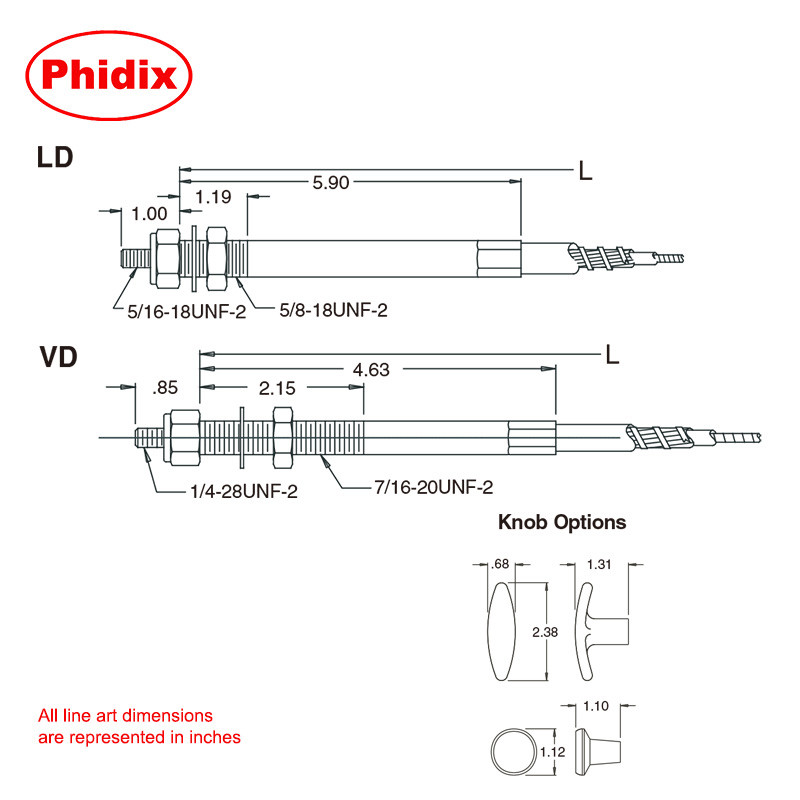

| 장착 나사산 | 3/8"-24 UNF, 7/16"-20 UNF, 5/8"-18 UNF |
| 케이블 유형 | EXT, UTL, Bristow (저마찰, 유틸리티) |
| 케이블 크기 옵션 | VLD (초경량), LD (경량) |

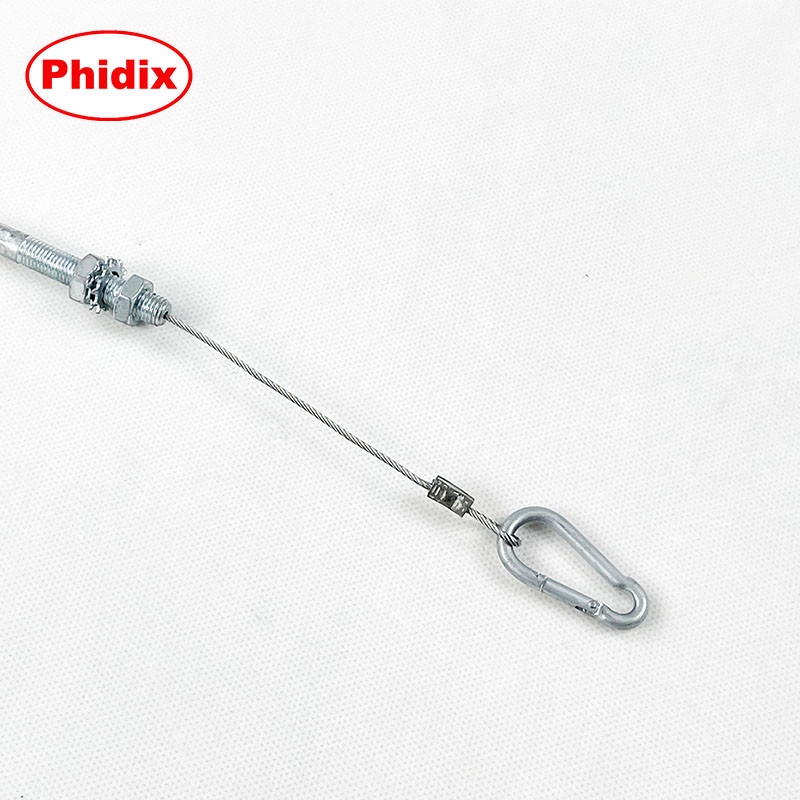

| 출력 엔드 피팅 | 나사산 회전, 홈이 있는 회전, 고정 |
| 씰 옵션 | 모델 5 (표준), 모델 6 (선택 사항) |
| 재료 | 도금된 탄소강; 요청 시 스테인리스 스틸 사용 가능 |
참고: 이 제어 헤드는 기계적 위치 유지가 필요한 응용 분야에는 적합하지 않습니다.
잠금 또는 미세 조정 기능이 필요한 경우 관련 제품을 참조하십시오.

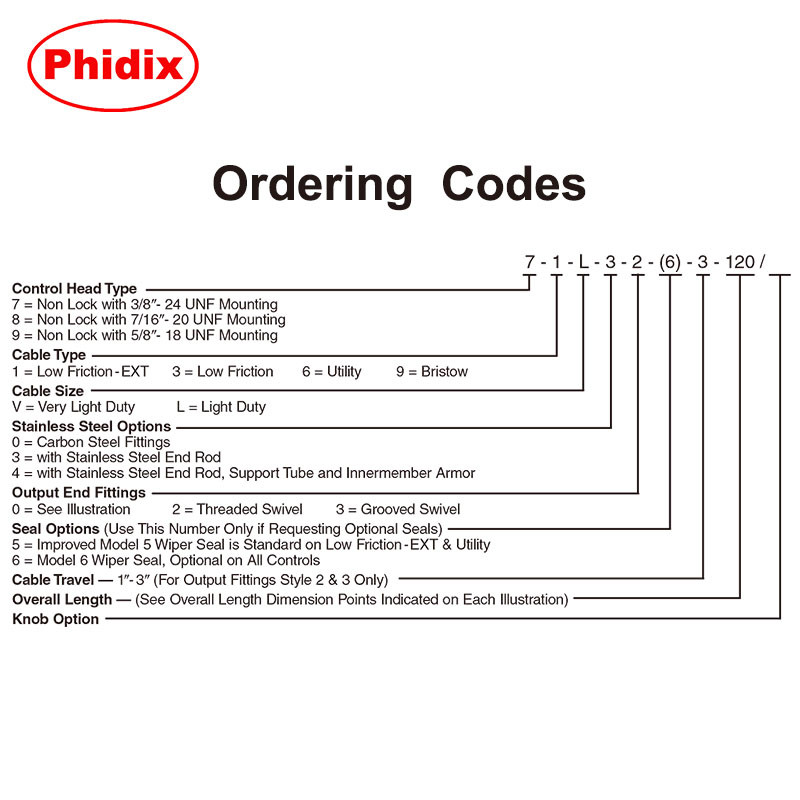

7 - 1 - L - 3 - 2 - (6) - 3 - 120 /
분해:
• 7: 비잠금 헤드 유형
• 1: 케이블 유형 (EXT)
• L: 케이블 크기 (경량)
• 3: 스테인리스 스틸 엔드 로드
• 2: 출력 피팅 (나사산 회전)
• (6): 선택적 씰
• 3: 노브 스타일
• 120: 전체 길이
코드를 선택하는 데 도움이 필요하십니까? 지원 또는 전체 주문 매트릭스를 받으려면 당사에 문의하십시오.
