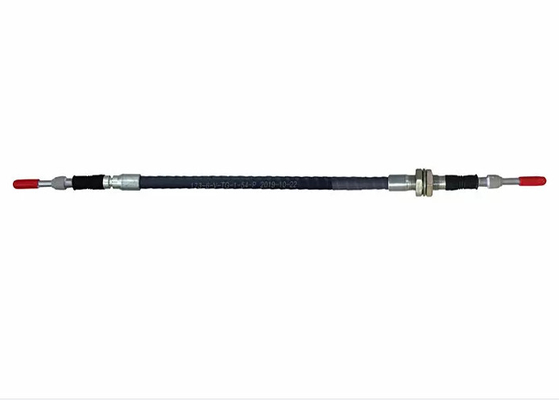

Custom All Kinds Of Mechanical Shift Cable Brake Cable Clutch Cable , Simple To Install And Easy To Maintain

관례 온갖 기계적인 교대 케이블 브레이크 케이블 클러치 케이블, 설치하게 간단하고 유지하게 쉬운

【 푸쉬풀산업 】
Cablecraft Motion Controls는 한 위치에서 다른 위치로 선형 운동을 전송하는 수단을 제공하는 전체 범위의 푸시-풀 제어를 제공합니다.그들은 설치의 용이성과 우수한 성능을 제공합니다.
Bristow® 유형 제어 장치는 좁은 굽힘 반경이 필요하지 않은 응용 분야를 위한 경제적인 구조이며 최저 -65°F에서 최고 +230°F까지 사용하도록 온도 등급이 지정되어 있습니다.
유틸리티 스타일 구조적 무결성을 위해 바인더 와이어를 추가하고 다른 컨트롤보다 더 좁은 최소 굽힘 반경을 제공합니다.
저마찰 EXT 제어 장치는 향상된 효율성을 제공하는 플라스틱으로 덮인 내부 멤버가 추가되어 유틸리티와 동일한 이점이 있습니다.
낮은 마찰제어는 산업 제어에 대한 우수성의 표준을 제공합니다.기능에는 구조적 무결성을 위한 바인더 와이어, 좁은 최소 굽힘 반경, 효율적이고 부드러운 작동을 위한 PTFE로 덮인 내부 멤버가 포함됩니다.최저 -65°F에서 최고 +230°F까지 사용하도록 정격된 온도는 가장 까다로운 응용 분야에서 긴 수명을 제공합니다.

【 푸쉬풀 규격 설명 】
Cablecraft® 시간이 입증된 디자인 — 오늘날의 Cablecraft 제어 장치의 설계는 다양한 산업, 병기, 해양 및 항공기 응용 분야를 충족하는 54년 이상의 경험에서 발전했습니다.신중한 재료 선택 및 제조 방법과 결합된 이 디자인은 사용자에게 오늘날 사용할 수 있는 가장 다재다능하고 최고의 품질 관리를 제공합니다.

엔드 로드 및 지지 튜브 —모든 표준 Cablecraft 컨트롤은 유형 300 스테인리스 스틸 또는 보호 도금된 탄소강 엔드 로드 및 지지 튜브와 함께 주문할 수 있습니다.귀하의 요구 사항에 가장 적합한 재료를 선택하십시오.

엔드 로드 씰 —로드 와이퍼 씰은 습기와 오염이 지지 튜브로 들어가는 것을 방지하고 엔드 로드의 부드러운 움직임을 위한 베어링 표면을 제공하도록 세심하게 설계되었습니다.다양한 환경 조건을 충족할 수 있는 두 가지 유형의 로드 와이퍼 씰을 사용할 수 있습니다(주문 코드의 씰 옵션 참조).

개선된 Model 5 플로팅 와이퍼 씰 —모든 유틸리티, 저마찰, 저마찰 EXT 및 Bristow® 컨트롤에는 달리 명시되지 않는 한 새롭게 개선된 성형 플라스틱 Model 5 씰이 장착되어 있습니다.광범위한 테스트와 현장 경험을 통해 오염된 환경에서 제어 장치를 보호하는 이 씰의 능력이 입증되었습니다.보안 탭은 씰을 제자리에 고정하고 내부 지지 튜브 부싱은 엔드 로드 정렬을 개선합니다.

모델 6 플로팅 와이퍼 씰 시스템 —Model 6 씰 시스템은 모든 Cablecraft Push-Pull 제어 케이블의 옵션으로 제공됩니다.로드 끝단의 표면과 더 밀착되도록 설계되었으며 추가적인 보호를 위해 지지 튜브의 회전 조인트에 내부 O-링이 추가되었습니다.Model 6 씰 시스템은 극한의 환경 조건에서 사용할 수 있도록 추가 씰링을 제공합니다.이 씰은 푸시-풀 제어 케이블에 추가 하중 마찰을 생성하므로 추가 마찰을 견딜 수 있는 애플리케이션에 권장됩니다.

회전 — 지지 튜브와 엔드 캡 사이의 회전 조인트는 제어 중심선에서 최소 8도 회전을 허용하도록 설계되었습니다.

스위블 씰 —습기 및 오염의 유입으로부터 회전 조인트를 보호하는 것은 몰딩된 씰에 의해 제공됩니다.LD 및 더 큰 크기의 경우 나사산 유형 도관 피팅의 장착 너트는 스위블 씰을 제거하지 않고 제거할 수 있습니다.


도관 캡 —모든 표준 Cablecraft 컨트롤에는 도금된 강철 도관 피팅이 있습니다.해양 및 항공기 애플리케이션용으로 설계된 특수 제어 장치는 스테인리스 스틸 또는 황동 피팅과 함께 사용할 수 있습니다.

도관 —저마찰, 저마찰 EXT, 유틸리티 및 브리스토의 4가지 유형의 도관 구조가 다양한 요구 사항을 충족할 수 있습니다.구성 및 성능 정보는 "Cablecraft Control Selection" 데이터 및 개별 사양 페이지를 참조하십시오.이 표준 도관은 부식 및 마모로부터 보호하기 위해 견고한 플라스틱 케이스로 덮여 있습니다.케이싱의 색상 코딩을 통해 제어 유형을 쉽게 식별할 수 있습니다.

     저마찰-녹색

저마찰 EXT-그린

유틸리티 그레이

브리스토 블랙

내부 운영 멤버 — 모든 표준 Cablecraft 컨트롤을 위한 내부 작동 부재는 효율적인 작동과 압축 강도를 위해 스웨이지 강철 재킷으로 보호된 유연한 1 X 19 가닥으로 만들어졌습니다.부식성 환경에서 추가 보호를 위해 스테인리스 스틸 내부 작동 부재를 사용할 수 있습니다.저마찰 제어에서 PTFE 코팅은 우수한 효율성을 제공하고 작동 중 "스틱 슬립"을 줄입니다.참고: VLD Bristow는 단선이고 Low Friction EXT는 플라스틱으로 덮여 있으며 유틸리티는 덮여 있지 않습니다.

윤활 —모든 표준 Cablecraft 컨트롤은 최적의 성능을 제공하기 위해 신중하게 선택된 화합물로 건설 중에 윤활됩니다.추가 서비스가 필요하거나 권장되지 않습니다.


설치 —기계적 정지는 케이블 어셈블리가 설치되는 장비에서 원하는 이동 거리(즉, 1,2, 3, 4, 5 또는 6) 이하에서 구현해야 합니다.엔드 로드가 도관 캡 내부 바닥에 닿으면 내부 손상이 발생할 수 있습니다.
