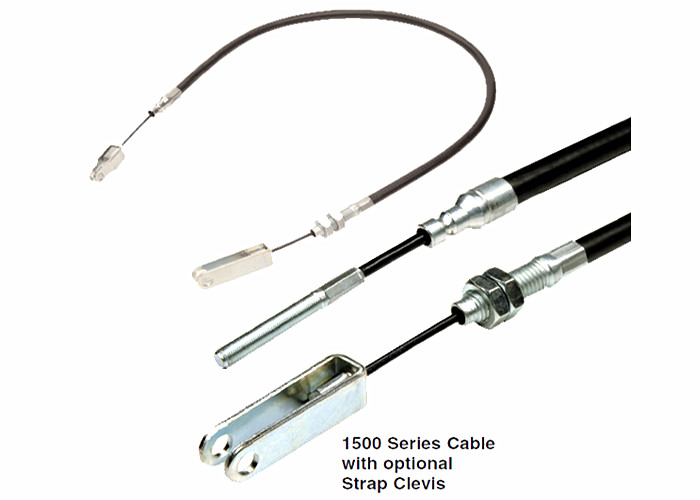

중량 송전 변속 케이블 브레이크 제어 케이블 집합 1500 시리즈 케이블 옵션 스트랩 클리브
[제품 설명]
1500만 당기는 브레이크, 산업 제어, 케이블 조립
막대기, 벨크랭크 또는 다른 딱딱한 기계적 연결을 사용하지 않고 두 기계 장치 사이의 당기 운동을 전송하도록 설계된 유연한 제어 장치.당기 제어 장치는 높은 부하 능력과 낮은 굴절을 요구하는 응용 프로그램에 특별히 설계되었습니다.차량 주차 브레이크를 작동하는 데 자주 사용되는 케이블은 대표적인 예입니다. 설치가 간단하고 유지 보수가 쉽습니다. 우리의 다재다능한 당기 컨트롤은 많은 종류의 기계 장비에 있습니다.
|
[ 애플리케이션 ] |
[ 특징 ] • 높은 부하량 1500은 최대 1500파운드의 부하 • 낮은 기울기 3000은 최대 3000파운드의 부하 • 설치 된 구부리 반지름 5인치까지 |
[만 당기는 브레이크 1500파운드 시리즈]
| 최종 부하: 1500파운드 | 최소 굽기 반지름: 5 | |
 |
||

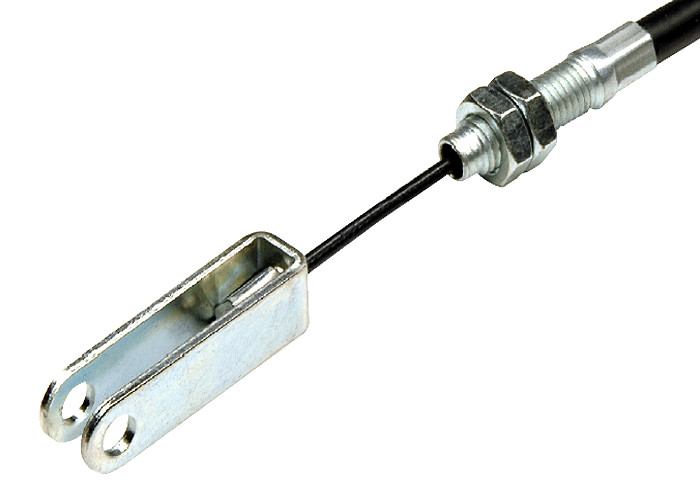

| 갈라진 끝 장착 장치 | ||
|
||
|
스레드 톱니 부착장 |
48° 클립 잠금 끝 장착 | 클립 잠금 끝 장착 |
| |
||
| 공 끝 | 눈 끝 | 케이블 중지 |
|
||
[만 당기는 브레이크 명령 코드]
| 산업용 당기식 브레이크 | ||
|
||
| 당겨만 작동하는 브레이크를 지정하기 위해서는 다음의 정보를 목록 순서로 제공해야 합니다. | ||
|
1왼쪽 안쪽 끝에 부착된 부분 |
6. 내면 단체의 길이가 L |
|
[질서 코드]
좌측 안쪽 끝 장착 부품 번호 CS551
(케이블 스톱과 함께 클레비스 끝 장착)
왼쪽 파이프 끝 부착 부품 번호 072
(구조로 된 파이프 끝 장착)
파이프 조립의 길이가 54
(54") A A 차원
오른쪽 파이프 끝 부착 부품 번호 070
(선형 파이드 끝 장착)
오른쪽 안쪽 끝에 부착된 부품 번호: TE505
(선형 파이드 끝 장착)
내장 구성의 길이는 645
(64.5") L L 차원
여행 (인치) 6
(6")
