주문 TXLM 시리즈 아연에 의하여 도금되는 스테인리스 탄소 강철 연결핀
【제품 설명】
U자형 갈고리는 잔디밭 & 정원에서 큰 공사에 넓은 채용 범위에서 이용될 수 있습니다. 그들은 내식성을 위해 도금된 낮은 탄소 강철과 아연에게서 합니다. U자형 갈고리는 연결이 쉽게 차단될 필요가 있는 상황에서 이용될 수 있습니다. 이러한 경우에, 유지 클립을 설치하고 제거하게 우리의 쉬운의 많은 것은 우리의 핀과 함께 결합의 눈을 통해서 U자형 갈고리를 그 자리에 잠그기 위하여 이용될지도 모릅니다. 봄 핀은 낮은 탄소 강철 핀과 열처리 봄 강철 몸을 사용하여 합니다.
유지 클립은 열처리 봄 강철을 사용하여 합니다.
U자형 갈고리는 미터와 인치 크기의 전체-제품군에서 유효합니다. 기계로 가공한 U자형 갈고리 작풍은 위조한 작풍 U자형 갈고리에 unachievable 인 포용력을 지원합니다. 고도의 허용한계는 더 단단한을 많은 집합에 또한 더 청결한 보기를 주고 있는 동안 적합 올립니다 허용합니다.
【신청】
• 잔디밭 & 정원
• 건축
• 농업
【특징】
• 경제적인 디자인을 위한 낮은 탄소 강철
• 높은 정밀도 적합과 외관을 위한 기계로 가공된 U자형 갈고리 작풍
• 미터기도 하고 인치에서 제안하는
• 미터기도 하고 인치 RH & LH 버전에서 유효하십시오
• 유효한 다수 작풍 유지 클립
• DIN 71 752와 유사한 (미터)

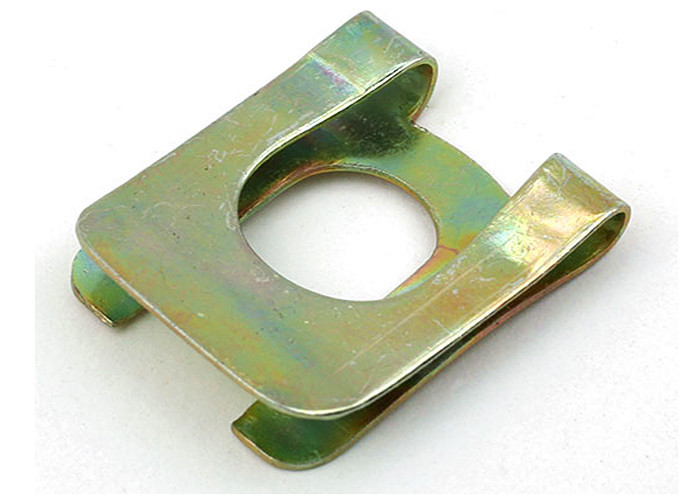

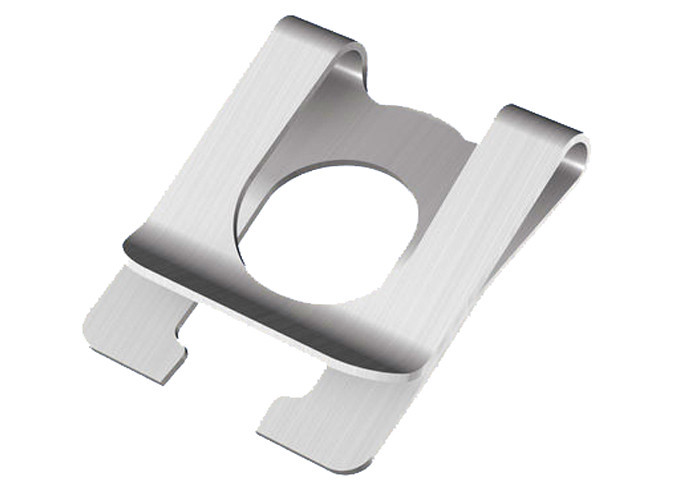

【TXLM — U자형 갈고리 Pin 안전 클립】
TXLM — U자형 갈고리 Pin 안전 클립 도표 | |||||||
부품 번호. | B | C | D | F REF | G | H | h1 REF |
TXLM187 | .355 | .195 | .084 | .016 | .429 | .152 / .144 | .112 |
TXLM250 | .437 | .245 | .130 | .020 | .562 | .205 / .197 | .165 |
TXLM312 | .551 | .315 | .138 | .020 | .679 | .252 / .244 | .212 |
TXLM375 | .710 | .385 | .211 | .020 | .844 | .313 / .305 | .265 |
TXLM500 | 1.000 | .520 | .263 | .024 | 1.200 | .400 / .392 | .352 |
모든 선화 차원 인치에서 대표됩니다
