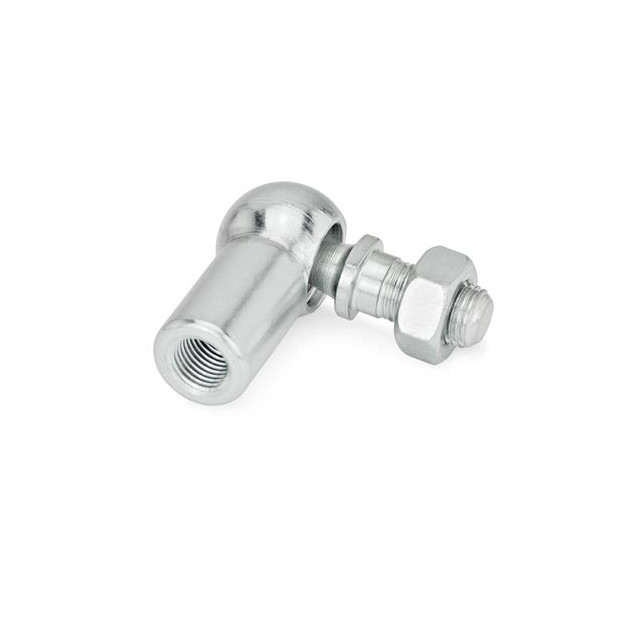

나선부 볼 조인트 연계는 볼 소켓과 반원 머리 볼트로 구성됩니다
[제품 설명]
나선부 볼 조인트 연계는 볼 소켓과 반원 머리 볼트로 구성됩니다.
안전하게 타입을 위한 스위블 앵글은 캐치 (타입 CS)는 15' 입니다, 안전장치 없이 (타입 Ｃ가) 그것은 18 입니다'.
집회 동안, 볼 소켓은 봉사자를 역할을 하는 스냅 링의 위로 밀쳐집니다. 보유하 포스이 자금 부족 면, 쉽게 적합해질 수 있는 볼 소켓 / 반원 머리 볼트의 연결은 안전장치에 의해 확보될 수 있습니다.
오염물에 대해 나선부 볼 조인트 연계를 보호하기 위해, 먼지 뚜껑은 사용될 수 있습니다.
육각 너트는 나사산 스터드와의 나선부 볼 조인트 연계의 일부입니다.
[보호용 마감]
인체와 반원 머리 볼트 아연은 도금처리했고, 부동태화했습니다 ; 반원 머리 볼트는 무른 드입니다. 의회는 기름을 칩니다.
[타이핑하세요]
| Ｃ | 나사산 스터드, 없이 안전장치로 |
| CS | 안전장치로, 위스 나사산 스터드 |
[상술]
| 주택과 나사산 스터드 | 볼 |
| 강철 | 강철 |
| 오우 성질 클래스 5 | 굳어진 오우 |
| 도금처리된 오우 아연, 무색인 패시베이트된 마무리 | 오우 볼 소켓은 기름을 쳤습니다 |

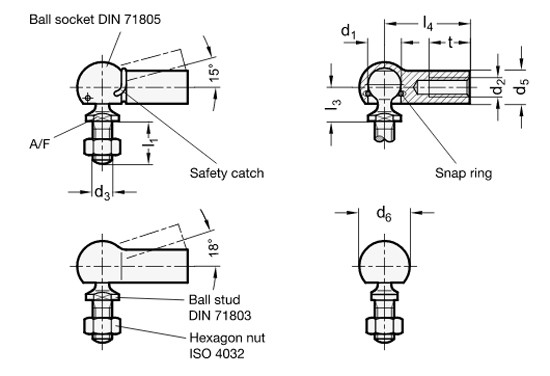

다음의 [차원 측정]
| d1 | d2 | d3 | d5 | d6 | l1 | l3 | l4 | Ｔ | 에이에프 | 민. | |
| H9/h9 | 오른쪽 스레드 | 왼손 스레드 | 스레드 | 분. | 풀-오프 힘 | ||||||
| 8 | Ｍ 5 | Ｍ 5L | Ｍ 5 | 8 | 12.8 | 10 | 8.5 | 22 | 10.5 | 7 | 6.74 라이브프 (30 N) |
| 10 | Ｍ 6 | Ｍ 6L | Ｍ 6 | 10 | 14.8 | 12.5 | 10.5 | 25 | 11.5 | 8 | 8.99 라이브프 (40 N) |
| 13 | Ｍ 8 | Ｍ 8L | Ｍ 8 | 13 | 19.3 | 16.5 | 12 | 30 | 14 | 11 | 13.49 라이브프 (60 N) |
| 16 | Ｍ 10 | Ｍ 10L | Ｍ 10 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 17.98 라이브프 (80 N) |
| 16 | Ｍ 12 | Ｍ 12L | Ｍ 12 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 17.98 라이브프 (80 N) |
| 19 | Ｍ 14F | Ｍ 14FL | Ｍ 14 Ｘ 1.5 | 22 | 30 | 28 | 19.5 | 45 | 21.5 | 16 | 22.48 라이브프 (100 N) |
[그림]
