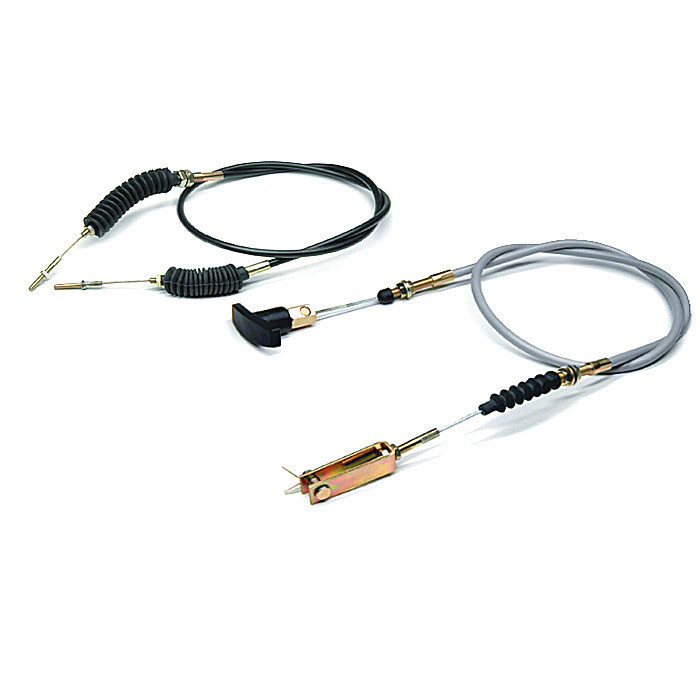

피디엑스 T-플렉스 제어 케이블은 당기만 할 수 있는 모션 컨트롤을 위해 설계되었으며, 고탄력 탄소 강철 코어와 내구성 있는 외부 껍질로 제작되었습니다.우리는 시스템 통합, 엔지니어링 결정 및 사용자 지정 구성을 지원하기 위해 주요 기술 사양 및 차원 도면을 제공합니다.
| 특징 | 사양 |
| 스트로크 범위 | 1.0" ∼ 3.0" (25~76mm) |
| 최소 굽기 반지름 | 5 인치 (127 mm) |
| 용량 | 최대 3000파운드 |
| 외부 케이블 지름 | 7.5mm (유례적으로) |
| 케이블 코어 | 탄소 강철 선 |
| 껍질 재료 | 올리프로필렌 (표준) / 고온 플라스틱 |
| 온도 범위 | -54°C ~ +110°C (-65°F ~ 185°F) |

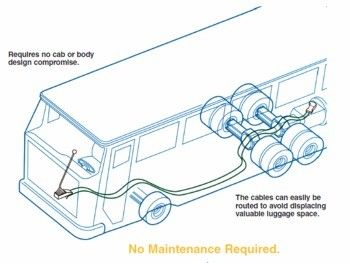

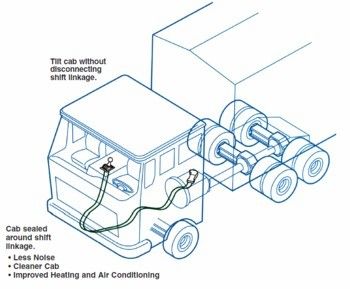

높은 부하와 낮은 기울기 애플리케이션을 위해, T-Flex 케이블은 진동 및 반복 작동 하에서도 정확한 성능을 유지 합니다.
T-Flex 제어 케이블은 각기 다른 장착 시스템에 적합한 다양한 끝 장착 유형을 지원합니다.
• 막대기 끝: 직접적인 레버 작동을 위한 스레드 된 줄기
• 클리비스 & 요크: 연결 기반 연결
• 손잡이 / 눈 끝 / 볼 헤드: 패널 또는 회전 설치
• 나사 또는 머리 장갑: 지원 구조 안정성
전체 끝 부착 도면 PDF 다운로드 Pull_Only_T_Flex.pdf
아래는 일반적인 T-Flex 케이블 장착 옵션 및 장착 구성의 차원 다이어그램입니다.
• 부러진 수면 끝
• 스티클 로 된 클레비스 끝
참고: 모든 부착 유형에 대한 완전한 차원 사양을 위해 전체 기술 가이드를 다운로드하십시오.
전동, 부하, 작동 온도, 연결 방식우리의 엔지니어들은 당신의 애플리케이션을 위해 일치하는 당기는 케이블 조립을 설계할 것입니다.
피딕스 연락엔지니어링 지원이나 CAD 모델
