0.5'' 수압 튜브 빠른 연결

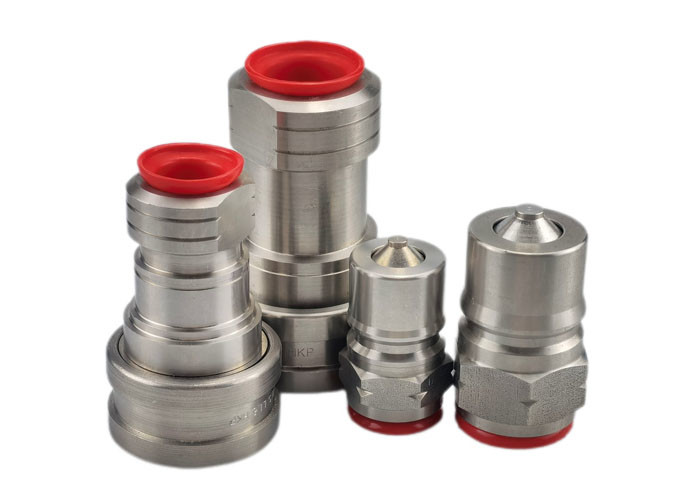

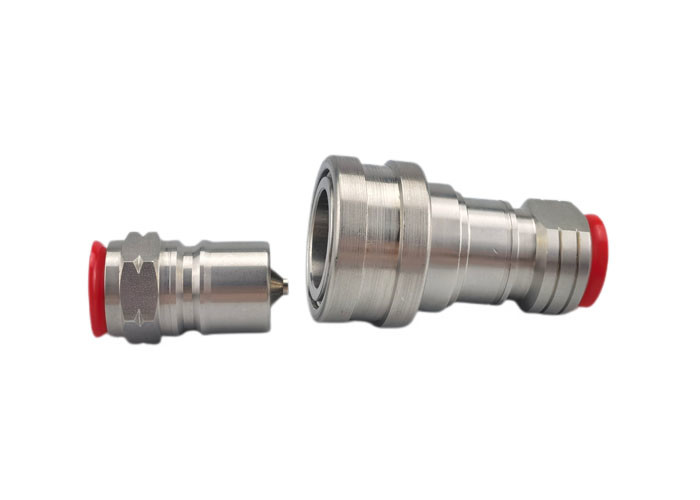

1/2' CB-1 시리즈 스테인리스 스틸 316 밀폐형 수압 빠른 결합

CB-SPL-1FG / CB-SPM-1FG는 건설 장비, 수압 응용 분야에서 사용됩니다.이 이중 종료 결합 장비의 작동 또는 유지 보수를 위해 유체 전송 라인을 연결하고 분리해야하는 어디에서나 찾을 수 있습니다, 그리고 액체 손실은 바람직하지 않습니다.

표준 재료

• 금속, 주황 접착제, 스테인리스제
• 밀봉: NBR, Viton, EPDM

특징

1. 부착되지 않은 누출을 방지하기 위해 사용 가능한 인형 밸브. 인형 밸브는 가급적 작동 압력 내에서 부착되면 자동으로 열리며 급속한 흐름을 유지합니다.
2. 중요한 부품은 내구성을 위해 단단해집니다.
3. PARKER 60 시리즈, FASTER HNV 시리즈 AEROQUIP FD45 시리즈 및 HANSEN HK 시리즈와 호환됩니다.

   몸 크기	파트너	스라인	A	B	플라트 를 가로질러
   1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
   1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
   1/4인치	CB-S2S-1FG	4/1-19	2.26	1.17	0.75
   1/4인치	CB-S2S-1FN	4/1-18	2.26	1.17	0.75
   3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
   1/2인치	CB-S4S-1FG	1/2-14	2.96	1.86	1.13
   1/2인치	CB-S4S-1FN	1/2-14	2.96	1.86	1.13
   3/4인치	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4인치	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   1"	CB-S8S-1FG	1-11	4.13	2.61	1.75
   1"	CB-S8S-1FN	1-11	4.13	2.61	1.75



   몸 크기	파트너	스라인	C	D	E	HEX
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/4인치	CB-P2S-1FG	4/1-19	1.52	0.87	0.56	0.75
   1/4인치	CB-P2S-1FN	4/1-18	1.52	0.87	0.56	0.75
   3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
   1/2인치	CB-P4S-1FG	1/2-14	2.03	1.30	0.76	1.13
   1/2인치	CB-P4S-1FN	1/2-14	2.03	1.30	0.76	1.13
   3/4인치	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4인치	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   1"	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
   1"	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63
