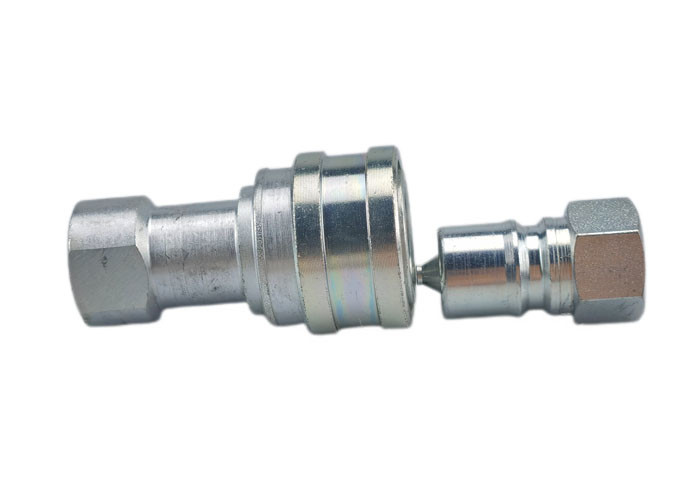

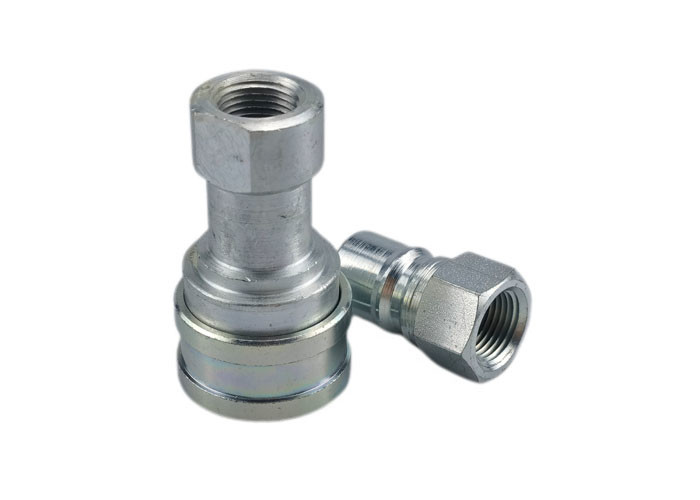

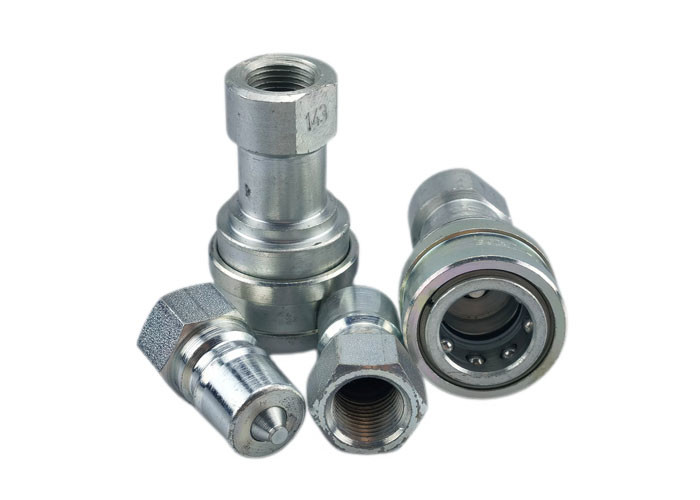

초압 10000PSI 가이드럴 빠른 연결 결합 고압 빠른 결합
CB-2-A 시리즈는 10,000 psi까지의 압력에서 작동하도록 설계된 고압 수압 빠른 연결 결합입니다. 공 잠금 메커니즘은 진정한 빠른 연결 결합으로 만듭니다.일반적으로 고압 수압에 사용되는 스레드-투-커넥트 커플링과 달리몸 크기는 1/4인치입니다.
표준 재료
특징
| 몸 크기 | 파트너 | 스라인 | A | B | 엑스 |
| 1/4인치 |
CB-S2S-2MN-A CB-S2S-2FN-A |
4/1-18 4/1-18 |
2.69 2.64 |
1.18 1.18 |
0.88 0.88 |
| 3/8" |
CB-S3S-2MN-A CB-S3S-2FN-A |
3/8-18 3/8-18 |
2.69 2.69 |
1.18 1.18 |
0.88 0.88 |
| 몸 크기 | 파트너 | 스라인 | C | D | 엑스 |
| 1/4인치 |
CB-P2S-2MN-A CB-P2S-2FN-A |
4/1-18 4/1-18 |
2.59 2.54 |
0.97 0.97 |
0.88 0.88 |
| 3/8" |
CB-P3S-2MN-A CB-P3S-2FN-A |
3/8-18 3/8-18 |
2.59 2.59 |
0.97 0.97 |
0.88 0.88 |
