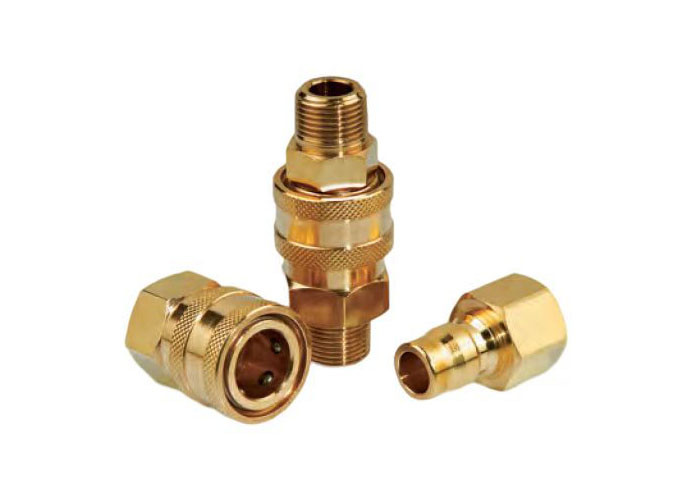

최대 흐름의 응용 일본형 수압 구리 빠른 결합
응용 프로그램: 시리즈는 최대 흐름이 필요한 응용 프로그램에 대한 비 밸스 결합입니다.개방 구멍은 모든 빠른 결합 설계 중 가장 낮은 압력 하락을 제공하며 고압 물과 증기 세척기와 같은 응용 프로그램에 이상적입니다., 카펫 청소기 및 곰팡이 냉각 수선 및 다른 많은 비 밸브 응용 프로그램.
사양:
| 몸집 크기 ((in) | 1/8 | 1/4 | 3/8 | 1/2 |
| 가속 압력 (PSI) | ||||
| Brass Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| 가산 흐름 (GPM) | 3 | 6 | 12 | 12 |
| 온도 범위 (std 밀폐) | -20°C ~ +120°C | |||
특징:
1매끄럽고 개방된 구멍은 양쪽 절반에서 밸브가 없으므로 최소한의 압력 하락을 제공하고 동일한 라인이 하나 이상의 매체에 사용되는 응용 프로그램에서 쉽게 클레싱 할 수 있습니다.
2결합기와 톱니는 고체 막대기 재료를 사용하여 고품질의 결합을 제공하며 내구성이 있습니다.
3톱니는 구리와 304 스테인레스 스틸로 표준 제품 재료로 제공됩니다.
4턱은 304 스테인레스 스틸, 청동으로 제공됩니다.
5이 결합은 다른 제조업체에서 만든 유사한 결합과 차원 및 기능적으로 상호 교환 할 수 있기 때문에 "교환" 결합입니다.
6NITTO TSP 시리즈와 호환됩니다.

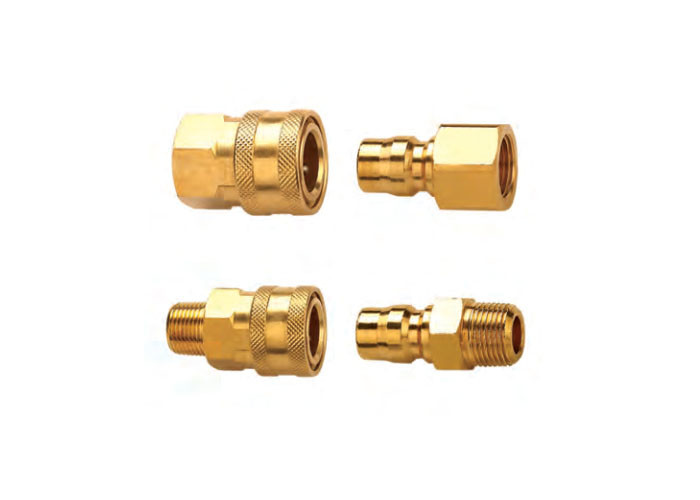

| 제1부 | LS | ¢ D | HEX1 | A | T |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| 제1부 | LS | ¢ D | HEX1 | A | T |
| CB-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| 제1부 | LP | C | HEX2 | A | T |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| 제1부 | LP | C | HEX1 | A | T |
| CB-RD-01PM | 32 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PM | 38 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PM | 43 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PM | 52 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PM | 56 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PM | 73 | 36 | 50 | 22 | ZG1 |
