스레드 잠겨있는 타입 하이드로릭 빠른 결합 스레드 빠른 연결

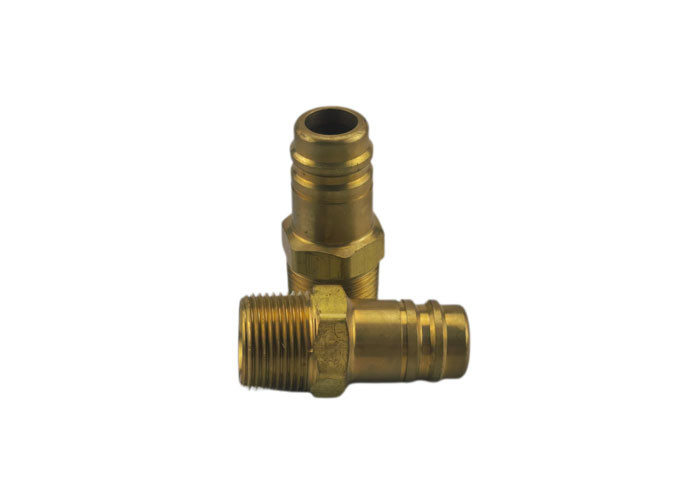

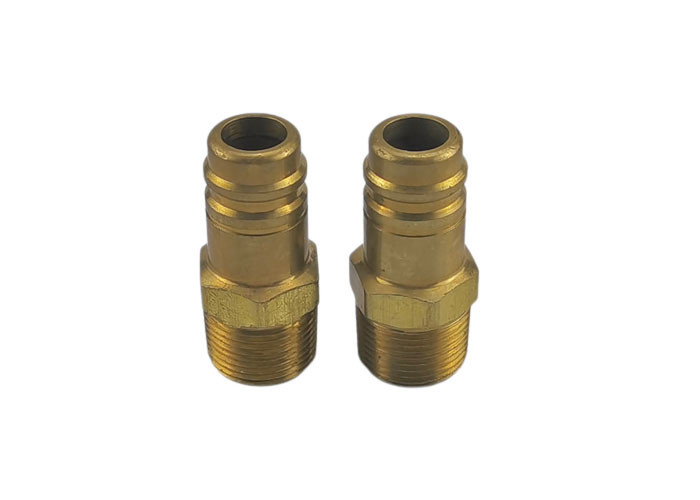

3/8 인치 NBR 여성 수압 구리 빠른 결합기
25mm까지의 명목 지름의 CB-5 시리즈 접착기는 유럽 압력장비 지침 97/23 EC의 제 3.3조에 따라 설계 및 제조됩니다.
명목 지름이 25mm 이상인 접착기는 유럽 압력장비 지침 97/23 EC의 모듈 D1의 규정에 따라 설계 및 제조됩니다.휘발성 가스를 운반하는 데 사용해서는 안됩니다..
신청서
모든 산업용 및 중력용.공공사, 해상, 들어올림 장비, 무거운 기계적 부하에 노출된 시스템, 높은 압력
표준 재료
특징
| 몸 크기 | 파트너 | 스라인 | A | B | HEX |
| 1/4인치 | CB-S2S-5FN | 4/1-18 | 53 | 35 | 19 |
| 1/4인치 | CB-S2S-5FG | 4/1-19 | 53 | 35 | 19 |
| 3/8" | CB-S3S-5FN | 3/8-18 | 65 | 38 | 23 |
| 3/8" | CB-S3S-5FG | 3/8-19 | 65 | 38 | 23 |
| 1/2인치 | CB-S4S-5FN | 1/2-14 | 74 | 45 | 27 |
| 1/2인치 | CB-S4S-5FG | 1/2-14 | 74 | 45 | 27 |
| 3/4인치 | CB-S6S-5FN | 3/4-14 | 91 | 55 | 35 |
| 3/4인치 | CB-S6S-5FG | 3/4-14 | 91 | 55 | 35 |
| 1" | CB-S8S-5FN | 1-11 1/2 | 103 | 69 | 41 |
| 1" | CB-S8S-5FG | 1-11 | 103 | 69 | 41 |
| 몸 크기 | 파트너 | 스라인 | C | D | HEX |
| 1/4인치 | CB-P2S-5FN | 4/1-18 | 35 | 15 | 19 |
| 1/4인치 | CB-P2S-5FG | 4/1-19 | 35 | 15 | 19 |
| 3/8" | CB-P3S-5FN | 3/8-18 | 42 | 19 | 23 |
| 3/8" | CB-P3S-5FG | 3/8-19 | 42 | 19 | 23 |
| 1/2인치 | CB-P4S-5FN | 1/2-14 | 50 | 22 | 27 |
| 1/2인치 | CB-P4S-5FG | 1/2-14 | 50 | 22 | 27 |
| 3/4인치 | CB-P6S-5FN | 3/4-14 | 63 | 29 | 35 |
| 3/4인치 | CB-P6S-5FG | 3/4-14 | 63 | 29 | 35 |
| 1" | CB-P8S-5FN | 1-11 1/2 | 71 | 36 | 41 |
| 1" | CB-P8S-5FG | 1-11 | 71 | 36 | 41 |
