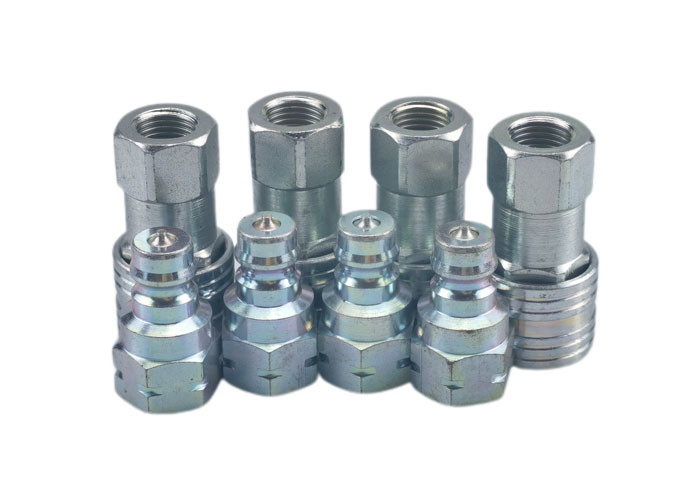

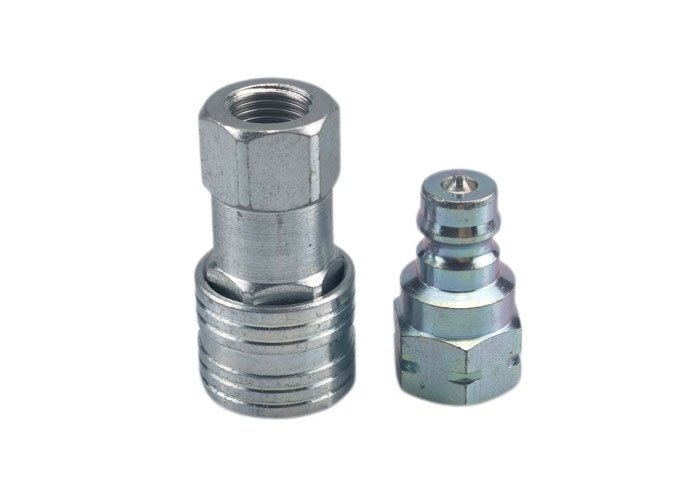

1/4' 스틸 빠른 단속 결합 수압 용도 이중 종료 결합
신청서
• 자동차 • 농업 • 건설 • 석유 및 가스 • 철도 • 항공 • 식품 가공 • 철강 산업 • 전자 • 실험실 • 일반 수압 응용
독특한 수갑 잠금 옵션은 안전이 우려되는 경우 최종 사용자에게 신뢰할 수있는 솔루션과 이익을 제공합니다.CB-7 시리즈의 강철 빠른 단속 결합은 이중 종료 결합을 연결하기 위해 당기는 것입니다. 그것은 높은 압력과 같은 심각한 수압 응용 프로그램에 관해서 시리즈 사용자가 선호하는 것처럼 남아,압력 충동, 무거운 기계적 부하와 빈번한 연결 및 분리 주기가 있습니다.
표준 재료
특징
| 몸 크기 | 파트너 | 스라인 | A | B | HEX |
| 1/8" | CB-S1S-7FN | 1/8-27 | 1.65 | 0.94 | 0.63 |
| 1/8" | CB-S1S-7FG | 1/8-28 | 1.65 | 0.94 | 0.63 |
| 1/4인치 | CB-S2S-7FN | 4/1-18 | 1.97 | 1.10 | 0.75 |
| 1/4인치 | CB-S2S-7FG | 4/1-19 | 1.97 | 1.10 | 0.75 |
| 3/8" | CB-S3S-7FN | 3/8-18 | 2.32 | 1.34 | 0.90 |
| 3/8" | CB-S3S-7FG | 3/8-19 | 2.32 | 1.34 | 0.90 |
| 1/2인치 | CB-S4S-7FN | 1/2-14 | 2.71 | 1.50 | 1.06 |
| 1/2인치 | CB-S4S-7FG | 1/2-14 | 2.71 | 1.50 | 1.06 |
| 3/4인치 | CB-S6S-7FN | 3/4-14 | 3.50 | 1.89 | 1.38 |
| 3/4인치 | CB-S6S-7FG | 3/4-14 | 3.50 | 1.89 | 1.38 |
| 1" | CB-S8S-7FN | 1-11 | 3.89 | 2.05 | 1.61 |
| 1" | CB-S8S-7FG | 1-11 | 3.89 | 2.05 | 1.61 |
| 몸 크기 | 파트너 | 스라인 | C | D | HEX |
| 1/8" | CB-P1S-7FN | 1/8-27 | 1.10 | 0.72 | 0.63 |
| 1/8" | CB-P1S-7FG | 1/8-28 | 1.10 | 0.72 | 0.63 |
| 1/4인치 | CB-P2S-7FN | 4/1-18 | 1.38 | 0.86 | 0.75 |
| 1/4인치 | CB-P2S-7FG | 4/1-19 | 1.38 | 0.86 | 0.75 |
| 3/8" | CB-P3S-7FN | 3/8-18 | 1.65 | 1.04 | 0.90 |
| 3/8" | CB-P3S-7FG | 3/8-19 | 1.65 | 1.04 | 0.90 |
| 1/2인치 | CB-P4S-7FN | 1/2-14 | 1.97 | 1.22 | 1.06 |
| 1/2인치 | CB-P4S-7FG | 1/2-14 | 1.97 | 1.22 | 1.06 |
| 3/4인치 | CB-P6S-7FN | 3/4-14 | 2.48 | 1.58 | 1.38 |
| 3/4인치 | CB-P6S-7FG | 3/4-14 | 2.48 | 1.58 | 1.38 |
| 1" | CB-P8S-7FN | 1-11 | 2.79 | 1.87 | 1.61 |
| 1" | CB-P8S-7FG | 1-11 | 2.79 | 1.87 | 1.61 |
