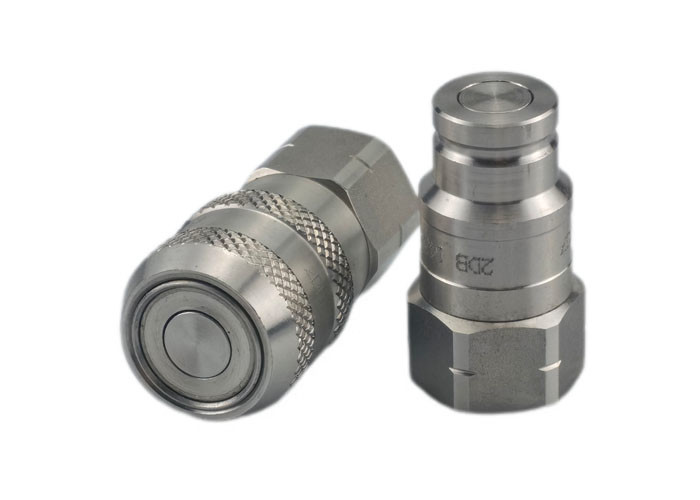

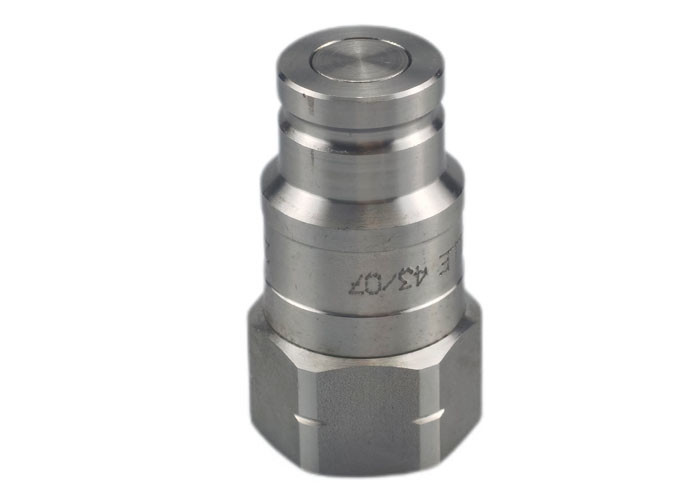

316 스테인레스 스틸 평면 결합
CB-6-B 시리즈 스테인리스 스틸 결합은 액체 전송 애플리케이션에 사용되는 평면 / 건조 휴식 결합입니다. CB-6-B 시리즈는 적은 힘으로 연결 할 수있는 능력을 제공합니다.더 높은 밀폐 성능과 여러 구성 가능한 끝 연결으로 제공됩니다..
신청서
• 공정/유체 전송 • 냉각 • 부식성 환경 • 화학물질/석유화학물질 • 의약품 • 식품 처리 • 전기
표준 재료
특징
| 몸 크기 | 파트너 | 스라인 | A | B | HEX |
| 1/4인치 | CB-S2M-6FN-B | 4/1-18 | 1.98 | 1.02 | 0.88 |
| 1/4인치 | CB-S2M-6FG-B | 4/1-19 | 1.98 | 1.02 | 0.88 |
| 1/2인치 | CB-S4M-6FN-B | 1/2-14 | 2.52 | 1.59 | 1.38 |
| 1/2인치 | CB-S4M-6FG-B | 1/2-14 | 2.52 | 1.59 | 1.38 |
| 3/4인치 | CB-S6M-6FN-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 3/4인치 | CB-S6M-6FG-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 1" | CB-S8M-6FN-B | 1-11 | 3.52 | 2.25 | 1.81 |
| 1" | CB-S8M-6FG-B | 1-11 | 3.52 | 2.25 | 1.81 |
| 몸 크기 | 파트너 | 스라인 | C | D | HEX |
| 1/4인치 | CB-P2M-6FN-B | 4/1-18 | 1.98 | 1.02 | 0.88 |
| 1/4인치 | CB-P2M-6FG-B | 4/1-19 | 1.98 | 1.02 | 0.88 |
| 1/2인치 | CB-P4M-6FN-B | 1/2-14 | 2.52 | 1.59 | 1.38 |
| 1/2인치 | CB-P4M-6FG-B | 1/2-14 | 2.52 | 1.59 | 1.38 |
| 3/4인치 | CB-P6M-6FN-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 3/4인치 | CB-P6M-6FG-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 1" | CB-P8M-6FN-B | 1-11 | 3.52 | 2.25 | 1.81 |
| 1" | CB-P8M-6FG-B | 1-11 | 3.52 | 2.25 | 1.81 |
