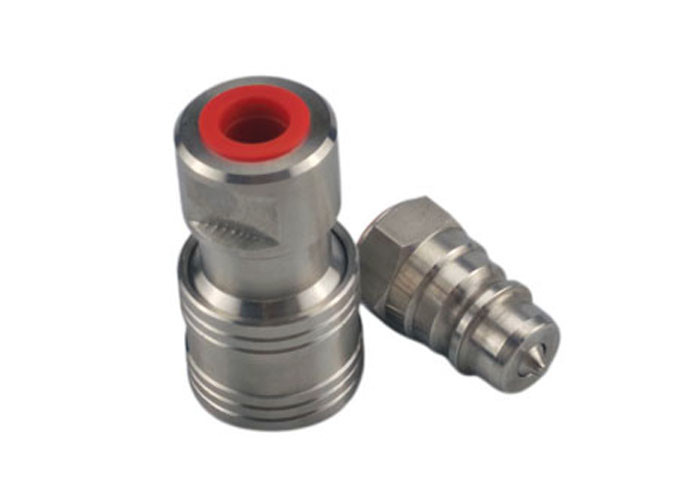

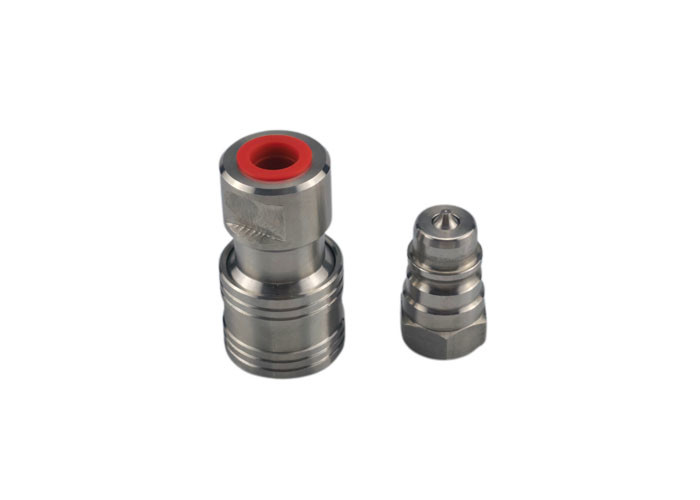

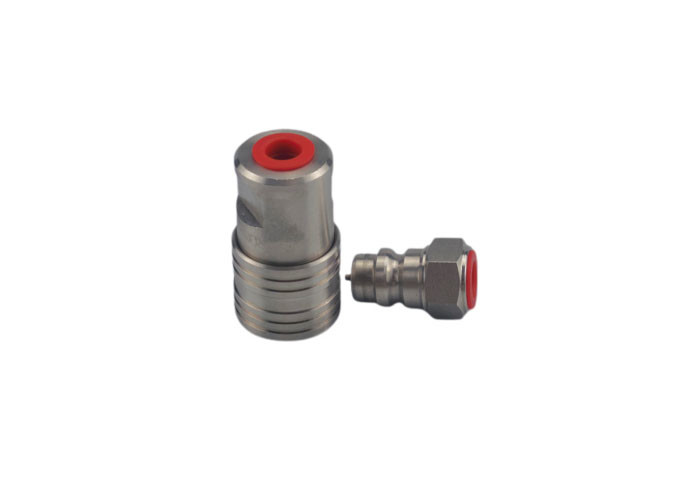

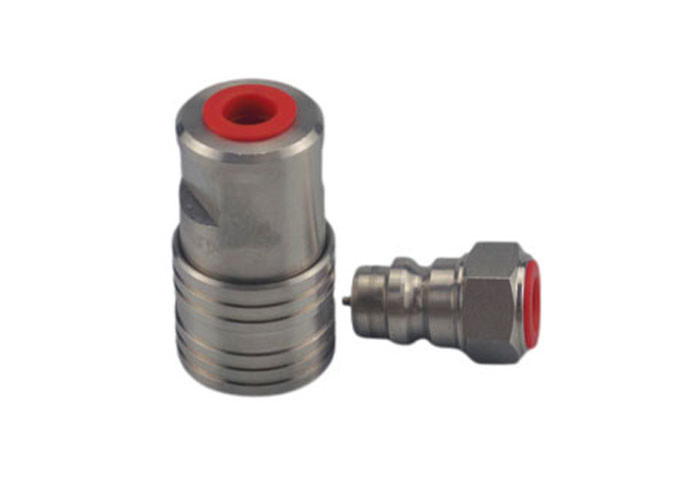

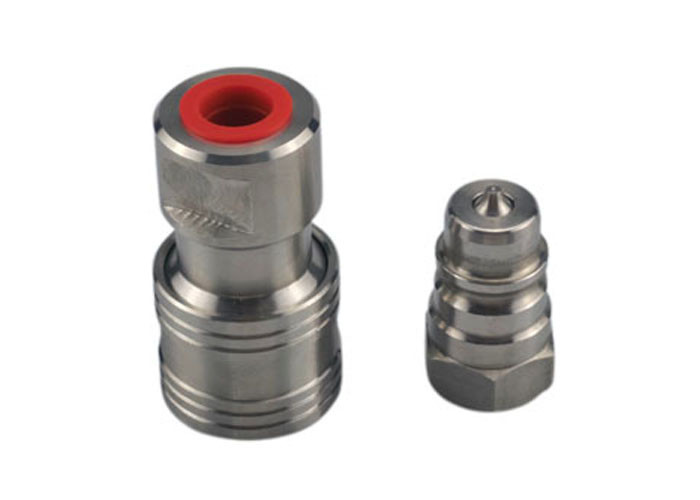

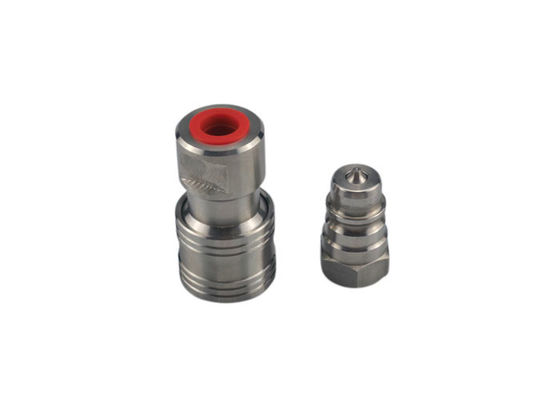

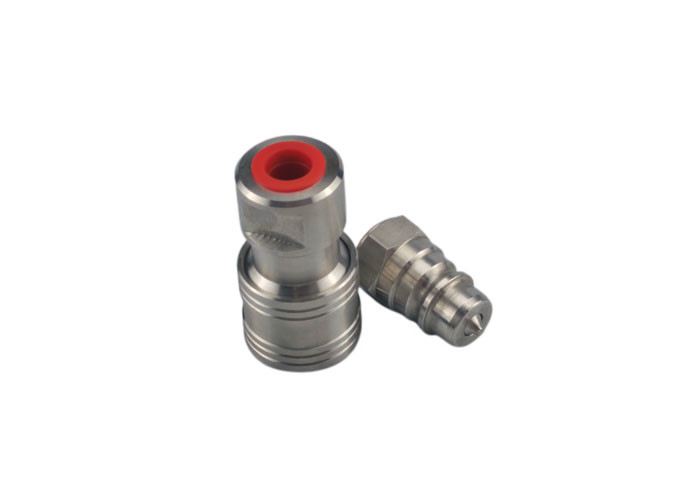

316 스테인레스 스틸 밀폐형 시리즈 수압 빠른 결합
특징
CB-10 시리즈 빠른 결합은 ISO 7241 A 시리즈의 차원 요구 사항을 준수하는 일반용 수압 및 유체 전송 결합입니다. 몸집 크기는 1/4 ", 3/8", 1/2", 3/4" 및 1"입니다..건설 장비, 산림 장비, 농업 기계, 석유 도구, 석유 장비 철강 공장 기계 및 기타 까다로운 수압 응용 프로그램에 사용.
표준 재료
| 몸 크기 | 파트너 | 스라인 | A | B | 플라트 를 가로질러 |
| 1/4인치 | CB-S2L-10FN/CB-S2M-10FN | 4/1-18 | 1.89 | 0.98 | 0.75 |
| 1/4인치 | CB-S2L-10FG/CB-S2M-10FG | 4/1-19 | 1.89 | 0.98 | 0.75 |
| 3/8" | CB-S3L-10FN/CB-S3M-10FN | 3/8-18 | 2.21 | 1.18 | 0.91 |
| 3/8" | CB-S3L-10FG/CB-S3M-10FG | 3/8-19 | 2.21 | 1.18 | 0.91 |
| 1/2인치 | CB-S4L-10FN/CB-S4M-10FN | 1/2-14 | 2.64 | 1.49 | 1.06 |
| 1/2인치 | CB-S4L-10FG/CB-S4M-10FG | 1/2-14 | 2.64 | 1.49 | 1.06 |
| 3/4인치 | CB-S6L-10FN/CB-S6M-10FN | 3/4-14 | 3.25 | 1.88 | 1.38 |
| 3/4인치 | CB-S6L-10FG/CB-S6M-10FG | 3/4-14 | 3.25 | 1.88 | 1.38 |
| 1" | CB-S8L-10FN/CB-S8M-10FN | 1-11 | 3.86 | 2.08 | 1.62 |
| 1" | CB-S8L-10FG/CB-S8M-10FG | 1-11 | 3.86 | 2.08 | 1.62 |
| 몸 크기 | 파트너 | 스라인 | C | D | E | HEX | |
| 1/4인치 | CB-P2L-10FN/ CB-P2M-10FN | 4/1-18 | 1.41 | 0.86 | 0.80 | 0.75 | |
| 1/4인치 | CB-P2L-10FG/ CB-P2M-10FG | 4/1-19 | 1.41 | 0.86 | 0.80 | 0.75 | |
| 3/8" | CB-P3L-10FN/ CB-P3M-10FN | 3/8-18 | 1.63 | 1.04 | 0.79 | 0.91 | |
| 3/8" | CB-P3L-10FG/ CB-P3M-10FG | 3/8-19 | 1.63 | 1.04 | 0.79 | 0.91 | |
| 1/2인치 | CB-P4L-10FN/ CB-P4M-10FN | 1/2-14 | 1.92 | 1.22 | 0.92 | 1.06 | |
| 1/2인치 | CB-P4L-10FG/ CB-P4M-10FG | 1/2-14 | 1.92 | 1.22 | 0.92 | 1.06 | |
| 3/4인치 | CB-P6L-10FN/ CB-P6M-10FN | 3/4-14 | 2.42 | 1.58 | 1.09 | 1.38 | |
| 3/4인치 | CB-P6L-10FG/ CB-P6M-10FG | 3/4-14 | 2.42 | 1.58 | 1.09 | 1.38 | |
| 1" | CB-P8L-10FN/ CB-P8M-10FN | 1-11 | 2.83 | 1.85 | 1.19 | 1.62 | |
| 1" | CB-P8L-10FG/ CB-P8M-10FG | 1-11 | 2.83 | 1.85 | 1.19 | 1.62 | |
