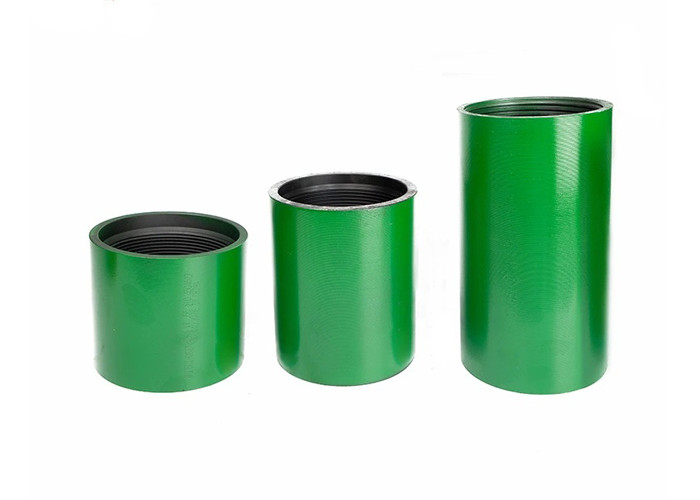

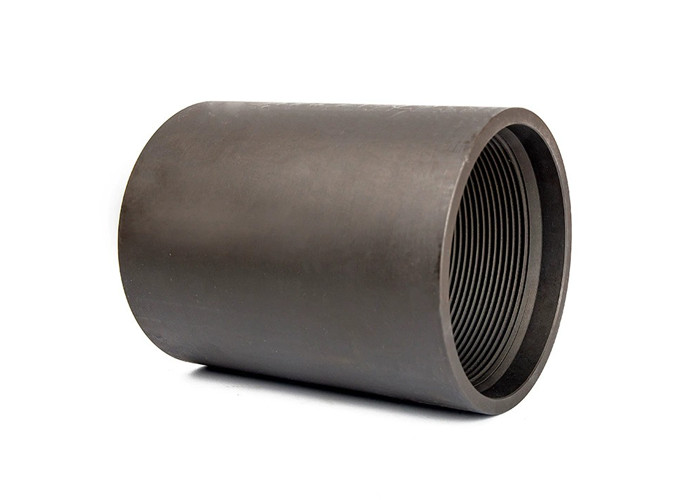

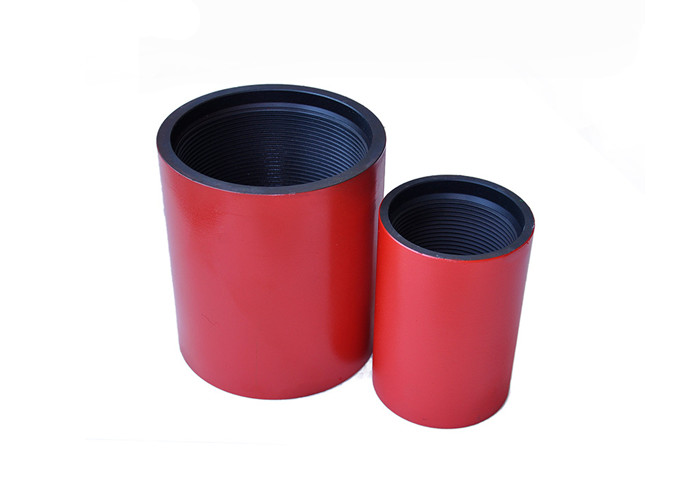

파이프 라인을 연결하는 데 사용되는 파이프 결합 API 양쪽 끝에서 스레드를 가진 결합
일반적으로 파이프 결합 OD 최대 4 1/2 ′′입니다, 파이프 파이프가 드릴링 활동에 적용되기 때문에 (튜브 내부에는 오일을 드릴 / 펌프하는 빨래 막이 있습니다),접착제 유형은 케이스보다 다양하고 엄격합니다.가장 많이 사용되는 것은 두꺼운 유형의 혼란 결합 (내부 혼란과 외부 혼란), 짧게는EUE 결합, 그것은 튜브 연결에서 가장 유리한 것입니다. EU 끝 (EUE) 결합 연결도 UPTBG라고 불리는 튜브. 튜브 끝이 두꺼워지기 때문에 (부정),연결 스트레스는 부터스 결합보다 낫습니다.튜브 연결에 사용되는 또 다른 유형의 부터스 커플링, 그것은 파이프 몸의 같은 두께를 가지고 있습니다.신규튜빙 또는 TBG.
튜브 결합
특징
오일 파이프 결합은 스트레스 농도에 의한 기존 결합의 피로 골절 문제를 해결할 수 있습니다.오일 파이프 끝은 톱니 나선으로 결합의 내부 벽에 연결되어 있습니다. 결합 몸 끝과 오일 튜브는 같은 가닥 피치 평면 가닥으로 연결되어 있습니다. 결합은 피로 골절을 생성하기가 쉽지 않으며 좋은 연결 효과를 가지고 있습니다.그것은 효과적으로 오일 우물 파이프 줄 파열 사고를 막을 수 있습니다.
|
튜브 파이프 외부 지름들어와) |
튜브 파이프외부 지름(mm) | 연결 장치 외부 지름(mm) | Mi최대 길이는mm) | 틈의 지름 (mm) |
베어링 너비 얼굴 정규 (mm) |
최대 베어면 지름 (mm) | 질량 ((kg) | |||||||||
| 신규 | EUE | 신규 | EUE | 신규 | EUE | 신규 | EUE | 신규 | EUE | 신규 | EUE | |||||
| 정기적 |
특별 면허 |
특수 굽이 있는 정규형 |
특별 면허 |
정기적 |
특별 면허 |
|||||||||||
| 1.9 | 48.26 | 55.88 | 63.50 | -- | 95.25 | 98.42 | 49.86 | 54.76 | 1.59 | 3.18 | 52.07 | 58.34 | -- | 0.56 | 0.84 | -- |
| 2 3/8 | 60.32 | 73.02 | 77.80 | 73.91 | 107.95 | 123.82 | 61.93 | 67.46 | 4.76 | 3.97 | 66.68 | 71.83 | 69.90 | 1.28 | 1.55 | 1.07 |
| 2 7/8 | 73.02 | 88.90 | 93.17 | 87.88 | 130.18 | 133.35 | 74.63 | 80.16 | 4.76 | 5.56 | 80.98 | 85.88 | 83.24 | 2.34 | 2.40 | 1.55 |
| 3 1/2 | 88.90 | 107.95 | 114.30 | 106.17 | 142.88 | 146.05 | 90.50 | 96.85 | 4.76 | 6.35 | 98.42 | 104.78 | 100.71 | 3.71 | 4.10 | 2.38 |
| 4 | 101.60 | 120.65 | 127.00 | -- | 146.05 | 152.40 | 103.20 | 109.55 | 4.76 | 6.35 | 111.12 | 117.48 | -- | 4.35 | 4.82 | -- |
| 4 1/2 | 114.30 | 132.08 | 141.30 | -- | 155.58 | 158.75 | 115.90 | 122.25 | 4.76 | 6.35 | 123.19 | 130.96 | -- | 4.89 | 6.05 | -- |
우리의 서비스:
| 1맞춤형 디자인, OEM는 가능합니다. |
| 2. 시간에 & 전문적인 판매 후 서비스. |
| 3낮은 MOQ, 표준 패키지, 빠른 배송. |
| 4특별 할인 및 보호는 우리의 배포자에게 제공됩니다. |
| 5정직한 판매자로서 우리는 항상 우수한 원료를 사용하고, 첨단 장비,숙련된 기술자 및 엄격한 품질 통제 우리의 제품이 고품질과 안정적인 특징으로 완성 될 것을 보장. |
