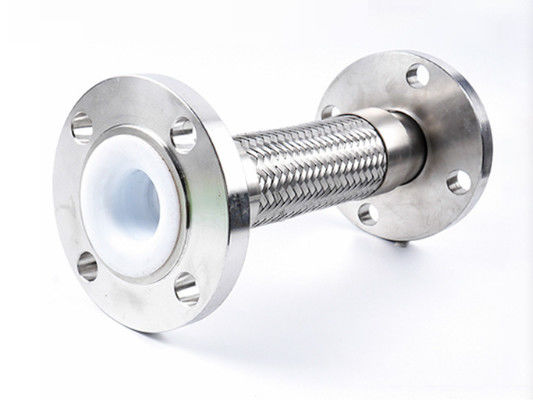

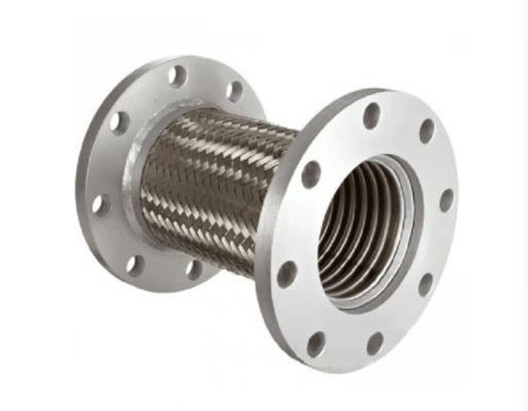

플랜지 커넥터 스타일 스테인리스 스틸 와이어 금속 엮은 유연 튜브
플랜지 커넥터 유연 튜브는 플랜지 커넥터의 안정성 및 밀폐 능력과 튜브의 유연성을 결합하는 튜브 조립의 일종이다.이러한 튜브는 일반적으로 배관공업과 같은 다양한 산업에서 사용됩니다., HVAC 및 산업용 애플리케이션에서 유연성과 안전한 연결이 필요합니다.
특징:
유연성: 조립 장치의 튜브 구성 요소는 일반적으로 고무, PTFE (테플론) 또는 스테인레스 스틸 엮은 튜브와 같은 유연한 재료로 만들어집니다.유체의 흐름을 손상시키지 않고 구부러지고 움직일 수 있도록.
플랜지 커넥터: 튜브의 끝은 파이프, 펌프 또는 탱크와 같은 다른 구성 요소에 안전하고 누출 방지 된 연결을 제공하는 플랜지 커넥터에 연결됩니다.
재료 옵션: 플랜지 커넥터 유연 튜브는 높은 온도, 부식성 환경 또는 위생 응용 분야에 대한 옵션으로 다양한 응용 프로그램에 맞게 다양한 재료로 제공됩니다.
크기와 압력 등급: 이러한 튜브는 다양한 흐름 속도와 작동 압력을 수용하기 위해 다양한 크기와 압력 등급으로 제공됩니다.
응용 프로그램 특수: 고온 증기 전송, 화학 처리 또는 냉동 응용 프로그램과 같은 특정 응용 프로그램에 맞게 사용자 정의 할 수 있습니다.
제품 설명
| 제품 이름 | DN150 스타일 오일 파이프 금속 플랜지 연결 SS 304 엮은 벨로 유연한 스테인레스 스틸 튜브 |
| 크기 | DN8-DN400 |
| 넥타이 망의 재료 | 스테인리스 스틸 304,316L 등 |
| 작업 압력 | 00.6Mpa ~ 2.5Mpa |
| 역할 | 진동 감소 및 소음 감소, 파이프 라인 퇴적 흡수 |
| 적용 가능한 매체 | 공기, 물, 뜨거운 물, 기름, 증기 등 |
| 기술 매개 변수 | |||||||
| 명목 지름 DN |
내부 지름 (mm) |
외부 지름 | 최소 굽기 반지름 | 작업 압력 | |||
| 벨로 | 넥타이 망 | 정적 | 동적 | 단발망 | 두 배 톱니망 | ||
| 8 | 8.8 | 13.2 | 14.4 | 50 | 110 | 15 | 20 |
| 10 | 11.7 | 16.5 | 17.7 | 65 | 145 | 185 | 20 |
| 15 | 13.5 | 19.5 | 21.1 | 80 | 180 | 18 | 20 |
| 20 | 20.0 | 27 | 28.6 | 120 | 270 | 10 | 15 |
| 25 | 27.0 | 34.5 | 36.1 | 160 | 360 | 6.3 | 10 |
| 32 | 32.0 | 40 | 41.6 | 175 | 400 | 4.0 | 6.3 |
| 40 | 39.6 | 52 | 53.6 | 225 | 510 | 4.0 | 6.3 |
| 50 | 49.7 | 62 | 63.6 | 280 | 640 | 3.0 | 5.0 |
| 65 | 61.2 | 80.2 | 81.8 | 410 | 915 | 3.0 | 5.0 |
| 80 | 79.0 | 96.3 | 97.9 | 486 | 1030 | 3.0 | 5.0 |
| 100 | 101.2 | 119.6 | 121.2 | 610 | 1340 | 2.5 | 4.0 |
| 125 | 124.1 | 145.3 | 146.9 | 700 | 1540 | 2.5 | 4.0 |
| 150 | 149.4 | 180.8 | 182.4 | 810 | 1780 | 2.5 | 4.0 |
| 200 | 176.0 | 240 | 243.2 | 1000 | 2000 | 2.5 | 4.0 |
| 250 | 248.0 | 290 | 294 | 1250 | 2500 | 2.5 | 4.0 |
| 300 | 298.0 | 350 | 354 | 1500 | 3000 | 1.6 | 2.5 |
| 350 | 347.0 | 400 | 404.8 | 1750 | 3500 | 1.6 | 2.5 |
| 400 | 397.6 | 460 | 464.8 | 2000 | 4000 | 1.6 | 2.5 |
응용 분야: 산업, 화학 산업, 천연가스, 식품 위생, 바이오 의약품, 압력 용기, 하수 처리, 진공 처리, 석유 및 수로 등
