제품 사양

Serise: Push-Pull Standard Industrial Control Cable Assembly

Material: Stainless Steel Or Carbon Steel

Size: VLD, LD, MD, HD

Feature: -65°F — 230°F

Length: Can Be Customized

Common Applications: Automotive/Aerospace/Marine/Construction/Mining Equipment

Cable Color: Black, Green Or Grey

Min Bend Radius: 2",3",5",6"

강조하다:

밀어 당겨 가동 케이블

밀어 당겨 가속 케이블

기본 정보

원래 장소: 중국

브랜드 이름: Phidix

인증: IATF16949

모델 번호: 맞춤형

문서: Push-Pull_Standard_Industri...al.pdf

결제 및 배송 조건

포장 세부 사항: 통 또는 우드 경우

배달 시간: 7 - 40 작업일

지불 조건: L/C, D/A, D/P, T/T

공급 능력: 888개 / 월별 개

갤러리

정밀 밀고 당기는 제어 케이블 VLD, LD, MD, HD 직무 클래스

제품 설명

푸시 풀 표준 제어 케이블 조립 Bristow / 유틸리티 / 낮은 마찰 / EXT 옵션

정밀 선형 운동 직무 클래스

이 페이지에는 구조 유형, 성능 매개 변수, 응용 예제 및 수입 / 국내 옵션을 포함하여 우리의 푸시-트럭 표준 제어 케이블 시리즈의 완전한 기술적 개요가 제공됩니다.

이 푸시-트랙 제어 케이블 시리즈는 기계 시스템에서 정확한 선형 움직임을 거리에 전송하도록 설계되었습니다.그 구조는 가솔렛 제어, PTO / 4WD 참여, 원격 단절, 변속기 작동,특히 내구성 및 원활한 작동이 필수적인 경우.

제품 라인에는 4 가지 구조 옵션이 포함됩니다. 브리스토, 유틸리티, 저 마찰 EXT 및 저 마찰 각각 효율성, 유연성 및 구조적 무결성의 다른 조합을 위해 설계되었습니다.수입 (녹색) 및 국내 (검은, 회색 또는 녹색) 버전 모두 사용 가능하며 완전한 호환성과 일관된 내부 사양이 있습니다.

구조 비교: 올바른 구성을 선택

이 네 가지 구조 유형은 모션 컨트롤 산업에서 널리 사용되며 일반적으로 케이블 크래프트 스타일 표준과 관련된 건설 원칙을 따르고 있습니다. 각 유형은 비용의 다른 균형을 제공합니다.,굽기 반지름과 효율성:

브리스토우 타입

• 단순화 된 경제적인 건축

• 고체 유선 또는 1x19 스트랜트 내부 구성원

• 좁은 라우팅이 필요하지 않은 기본 애플리케이션에 가장 좋습니다.

유틸리티 스타일

•더 높은 구조 강도를 위해 결합 유선을 추가합니다

•브리스토와 비교하여 굽기 반지름이 향상되었습니다.

•가격과 성능의 균형을 잘 맞추고

낮은 마찰력 EXT

• 플라스틱으로 덮인 안쪽 기둥

• 효율성 향상 및 마찰 감소

• 중대 한 부하 하 에서 보다 부드러운 작동 에 적합

낮은 마찰 (LF)

• PTFE로 덮인 안쪽 기구와 프리미엄 구성

• 가장 효율적이고 원활한 작동

• 좁은 라우팅 및 고 주파수 사용에 이상적입니다.

임무 클래스별 기술 개요

의무급	이동 범위	부하 용량 (추기 / 당기)	굽기 반지름 최소	역반응 요인 (디그당)
VLD(매우 가벼운)	1 ′′6 in	30~120파운드 / 45~180파운드	2"	0.00015
LD(빛)	1 ′′6 in	50~230파운드 / 75~350파운드	3"	0.00020
MD(중간)	1 ′′6 in	100~400파운드 / 150~600파운드	5인치	0.00025
HD(중중한)	1 ′′6 in	300~1000파운드 / 450~1500파운드	6인치	0.00030

모든 구조물의 작동 온도:-65°F ~ +230°F (-54°C ~ +110°C)

모든 케이블 스타일은 갈라진 또는 가공 된 회전 끝으로 사용할 수 있습니다.

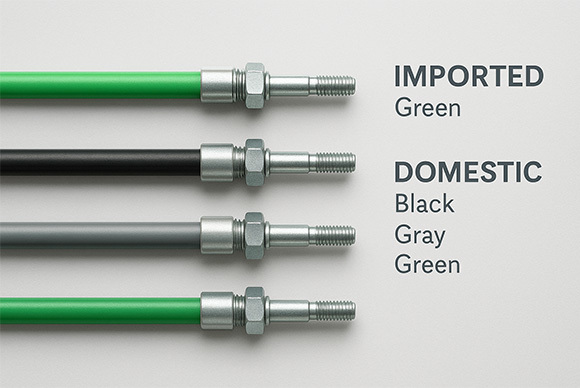

수입 & 국내 버전

다양한 조달 및 애플리케이션 요구를 수용하기 위해 우리는 원본 수입 및 현지 생산 옵션을 모두 제공합니다:

가져온 버전

• 색상: 녹색

• 원본 표준 에 따라 제조

• OEM 시스템, 항공우주 및 국방용에 적합

국내판

• 색상: 검은색, 회색, 녹색 (특정화 할 수 있다)

• 수입된 사양과 완전히 호환

• 유연 한 납품 시간 및 가격 이점 을 제공합니다

• 산업 시스템, 지역 통합 또는 양량 공급에 이상적입니다.

모든 버전은 동일한 내부 사양, 밀폐 옵션, 그리고 기계적

일반적인 응용 프로그램

이 푸시-트랙 케이블 시리즈는 신뢰할 수 있고 원격 제어 선형 작동이 필요한 산업 전반에 사용됩니다.

• 엔진 가솔렛 또는 질식 제어

• PTO 및 4WD 활성화 시스템

• 배터리/전기 단절

• 수동 동력 작동

• 수동 또는 보조 변속기

• 산업용 밸브 또는 잠금 작동

• 건설 장비 및 운송 차량

엔지니어 들 이 이 시리즈 를 선택하는 이유

• 네 가지 최적화 된 구조로 임무 및 경로 요구 사항에 맞게

• 내부 부품 은 역작용 과 마찰 을 최소화 하기 위해 설계 되었습니다

• 오래 사용 가능한 와이퍼 밀폐 (모델 5 표준, 모델 6 선택)

• 스테인레스 스틸 또는 탄소 스틸 소재와 호환

• 공장유유로 조립되어 추가 유지보수가 필요하지 않습니다.

• 모듈형 부품 코드 시스템은 가닥, 밀봉, 길이 및 부하에 의해 완전한 사용자 정의를 허용
