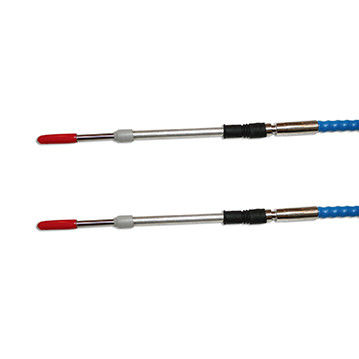

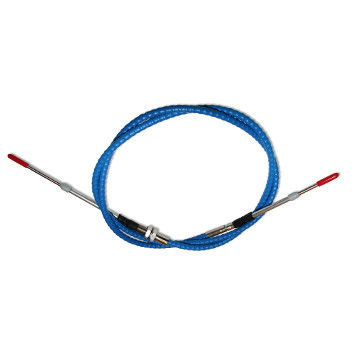

블루 맥스TM 고성능 제어 케이블
좁은 경로, 높은 부하, 혹독한 환경
가장 까다로운 애플리케이션을 위해 설계된 블루 맥스 (Blue MaxTM) 푸시 풀 제어 케이블은 라우팅 제한, 고온 및 부식 환경에서도 예외적인 성능을 제공합니다.초유연한 4 인치 최소 구부리 반지름과 낮은 마찰 PTFE 인라인으로 전통적인 케이블이 실패할 때 부드럽고 신뢰할 수있는 모션 컨트롤을 가능하게합니다.
오프하이도 기계, 해상 제어장치, 또는 군사용 장비에 통합되는 경우에도 블루 맥스는 일관된 움직임,최대 사용수명도 높습니다..
주요 특징 들
| 특징 |
설명 |
| 미니 굽기 반지름 |
4" (100mm) ✓ 좁고 다면적 로팅을 허용합니다. |
| 이동 용량 |
3" (76mm) 스프쉬-트랙 스트록 |
| 저 마찰 라인 |
PTFE 더 부드러운 작동 및 덜 마모 |
| 외장 |
LDPE 또는 나일론 12 경사, UV 및 화학 저항성 |
| 온도 범위 |
-65°F ~ +300°F (-54°C ~ +149°C) |
| 끝 장착 |
완전히 커스터마이징 할 수 있습니다. |
| 핵심 옵션 |
탄탄한 와이어 또는 1x19/7x7 가닥은 로드/플렉스 필요에 따라 제공됩니다. |
| 재킷 색상 |
서명 파란색 또는 검은색 (표준); 요청에 따라 다른 색상 |
| 브랜드 |
본성 확인을 위해 피딕스 로고 |
블루 맥스TM 를 선택할 때
블루 맥스는 일반적인 제어 케이블이 아닙니다.이 기계는 다음과 같은 동작 시스템을 위해 설계되었습니다.
• 주름 을 손상 시키지 않고 좁은 반지름 의 곡선 을 요구 한다
• 열, 추위, 진동, 액체 등 어려운 환경 에서 작업
• 수천 번 반복 된 운동 을 하는 중력 한 순환 을 견뎌라
• 손 피로 또는 작동 지연을 방지하기 위해 극히 낮은 마찰을 요구
이상적인 산업:
건설기계, 해상 가솔린 시스템, 철도 차량, 광산 장비, 비상 차량 제어 장치 및 항공 우주 지상 시스템s.
케이블 코어:
블루 맥스TM 제어 케이블은스테인리스 스틸 로인드 코어3" 스트로크와 4" 굽기 반지름에 맞추어PTFE 라이너, 좁은 경로 조건에서 낮은 마찰과 연장 된 서비스 수명을 보장합니다.
응용 부하와 운동 유형에 따라 다른 스트랜드 구조 (예를 들어, 고체 와이어 또는 멀티 스트랜드) 는 OEM 사용자 정의의 일부로 제공 될 수 있습니다.
파이프 건설:
• 내부 튜브: PTFE
• 강화: 철선 또는 모노 코일 랩
• 외장: LDPE 또는 나일론, 열/화학/UV 저항성
모든 인터페이스는 스펙에 따라 스바그 또는 스레드되어 스트로크 일관성, 선형 저항 및 최종 부하 용량에 대해 테스트됩니다.
OEM 시스템에 대한 사용자 지정 옵션
우리는 다음과 같은 완전한 사용자 정의를 지원합니다.
• 여행 길
• 케이블 하우스의 길이가
• 종단 종단 종류 (고름, 클리브스, 트리니온, 볼 조인트)
• 장착 방식 (파리, 패널)
• 스트로크 힘 최적화 (스트랜트 및 라인러 선택)
OEM 개발자에게는 3D 모델, 설치 도면, 엔지니어링 컨설팅을 제공합니다.
피딕스 품질 표준
블루 맥스TM는 엄격한 IATF 16949 및 ISO 9001 표준에 따라 제조됩니다.각 팩은 다음과 같은 실험을 받습니다.
• 등급 긴장 아래 로드 스트로크 테스트 (0 ′′ 3 ")
• 마찰 및 히스테리세스 계수 검사
• 소금 스프레이 테스트 (해양용으로 720h까지)
• 구부러진 내구력 시뮬레이션 (1만 회 이상)
당신 이 필요할 수 있는 관련 페이지
•OEM를 위한 맞춤 제어 케이블 설계
•내장 와이어 코어 옵션
•PTFE 가루 된 케이블 구조 설명
•응용 지침: 해상 가속 시스템
우리 엔지니어에게 물어보세요
블루 맥스 (Blue MaxTM) 가 여러분의 시스템에 맞는 케이블인지 확실치 않나요?
케이블 라우팅 레이아웃, 로드 프로필, 환경 등을 보내주세요
무료 기술 검토 를 요청
