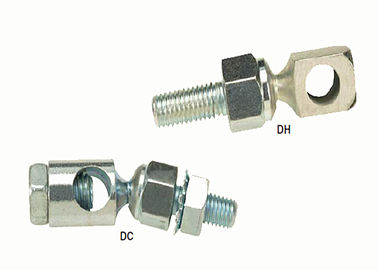

DC / DH형 회전 회전 합동 연결 제품 회전 회전
[제품 설명]
DC / DH 회전기는 연결 막대기 길이를 따라 무한 조정이 원하는 제어 응용 프로그램에 특별히 개발되었습니다.그들은 낮은 부하 애플리케이션을 위해 고안되어 있으며 주로 푸시 애플리케이션에 적합한 직선 오차를 제공합니다.. 모음에 Buna N 고무 디스크를 사용하여 부드럽고 진동 없는 작동이 실현됩니다. 당신의 응용 프로그램에 맞게 다양한 크기 및 스타일이 제공됩니다.DC 모델은 5/16 "강화 된 자체 잠금 나사.
DC/DH 제어 회전기 시리즈는 막대 끝, 구형 베어링, 구슬 관절 및 회전기의 광범위한 라인업에서 발견되는 많은 모션 제어 장치 중 하나입니다.
| [ 애플리케이션 ] 무궁무진 조정이 원하는 많은 저부하 기계적 이동 전송 응용 프로그램, 다음을 포함하여: • HVAC • 선형 제어 • 가벼운 산업용 | [ 자료 ] 공 관절 머리와 기지 • 저탄소 강철 • 금속 은장, 선명 한 염화물 처리 • 부나 N 고무 디스크 (진동 없는 동작) 자기 잠금 나사 • 저탄소 강철, 열처리 • 금속 은장, 선명 한 염화물 처리 |

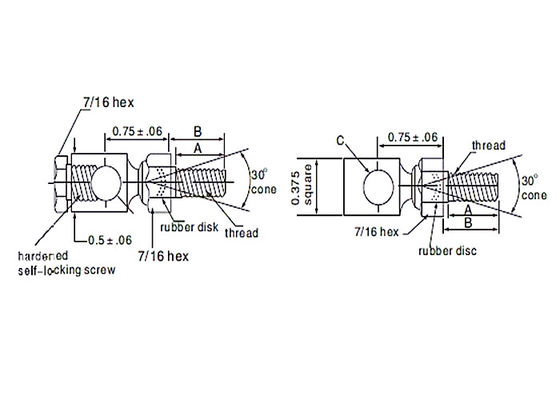

[DC/DH 제어 회전]
| 제1부 | 스라인 | A | B | C |
| DC-3F-312-320 | 10-32 | 0.250 | 0.312 | 0.320 |
| DC-4F-437-320 | 1/4-28 | 0.328 | 0.437 | 0.320 |
| DC-4F-562-320 | 1/4-28 | 0.500 | 0.562 | 0.320 |
| DC-4C-437-320 | 1/4-20 | 0.328 | 0.437 | 0.320 |
| DC-4C-562-320 | 1/4-20 | 0.453 | 0.562 | 0.320 |
| DC-5F-625-320 | 5/16-24 | 0.516 | 0.625 | 0.320 |
| DC-5F-750-320 | 5/16-24 | 0.641 | 0.750 | 0.320 |
| DH-4C-437-257 | 1/4-20 | 0.328 | 0.437 | 0.257 |
| DC-4F-562-257 | 1/4-28 | 0.500 | 0.562 | 0.257 |
