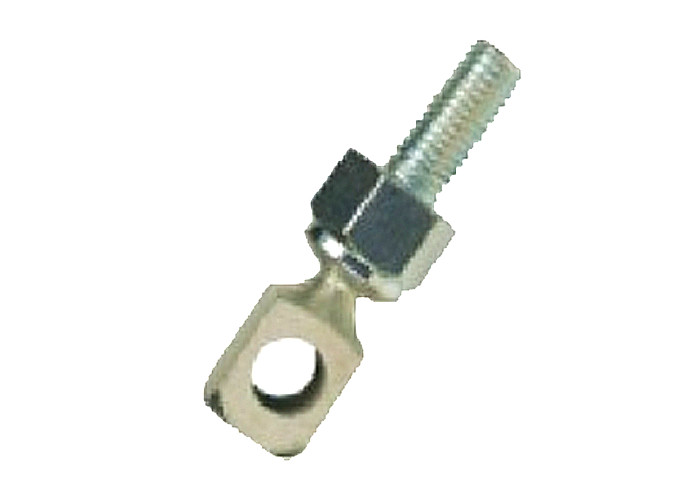

DH 제어 회전 회전 합동 제어 회전 공 합동
제품 설명
DH 회전기는 연결 막대기를 따라 무제한 조정이 수행 될 수있는 응용 프로그램을 제어하도록 특별히 설계되었습니다. 일반적으로 HVAC 또는 난방과 같은 낮은 부하 작업에 사용됩니다.환기와 에어컨, 선형 제어 장치 및 가벼운 산업 응용 프로그램.
이 제품은 푸시 애플리케이션에 적합한 직렬 오차 콘솔을 제공합니다.
다양한 크기와 스타일이 원하는 작업에 사용할 수 있으며 설치에 Buna N 고무 디스크를 사용하면 매끄럽고 공명 없는 성능이 달성됩니다.또한, 그것은 5/16 '강화 된 자체 잠금 나사를 제공하며 1/4' 또는 5/1600 지름의 제어 막대와 호환됩니다.
특징
• 연결 막대기 전체 길이를 따라 무한한 조정이 원하는 낮은 부하 응용 프로그램에 적합
• 1/4 "또는 5/16" 지름의 제어 막대와 함께 사용할 수 있습니다
• 머리 크기:DH-375" 제곱
• 특수 세트 스크루 (자신 잠금 및 마모 저항을 위해 표면 단단) 는 보유 강도를 증가시킵니다
• 다양한 온도에서 사용할 수 있습니다.-60°F-250°F ((-51°C-121°C)
• 고객 의 요구 에 따라 주문형 집합체 를 제작 할 수 있다
신청서
무궁무진 조정이 원하는 많은 저부하 기계적 이동 전송 응용 프로그램, 다음을 포함하여:
• HVAC
• 선형 제어
• 가벼운 산업용
기술 매개 변수

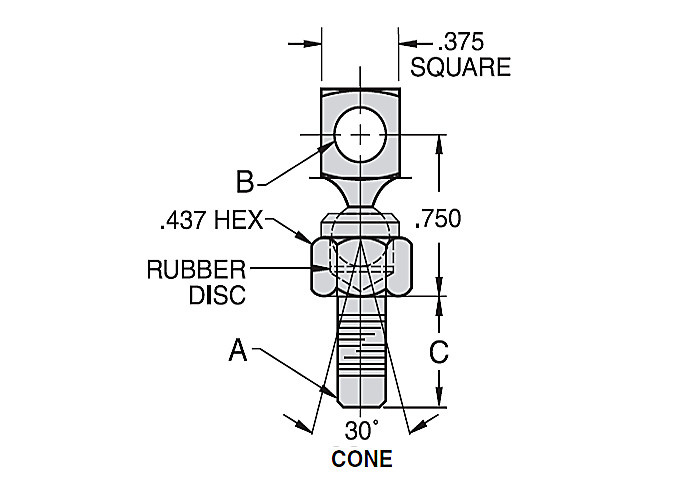

| DC/DH 차트 | ||||||
| B | C | A | ||||
| 부문 번호 |
+005 -.002 |
±015 | ||||
|
덜 통합적 견과류 & 세탁기 |
인테그럴과 함께 견과류 & 세탁기 |
지루함 직경 |
산크 |
스레드 크기 & 길이 |
무게 가 덜 완전 한 것 견과류 & 세탁기 (파운드) |
융합된 무게 견과류 & 세탁기 (파운드) |
| DC1005F | DC1005FN | .328 | .312 | 10-32 x250 | .047 | .050 |
| DC1207F | DC1207FN | .328 | .437 | 1/4-28x328 | .050 | .057 |
| DC1209F | DC1209FN | .328 | .562 | 1/4-28x500 | .052 | .058 |
| DC1207C | DC1207CN | .328 | .437 | 1/4-20x328 | .049 | .056 |
| DC1209C | DC1209CN | .328 | .562 | 1/4-20x453 | .051 | .057 |
| DC1310F | DC1310FN | .328 | .625 | 5/16-24x516 | .056 | .067 |
| DC1312F | DC1312FN | .328 | .750 | 5/16-24x641 | .059 | .070 |
| DH1209F-2 | .257 | .562 | 1/4-28x500 | .035 | ||
차트 참고:
1회전 바드는 1/4 "또는 5/16" 지름 제어 막대와 함께 사용할 수 있습니다
2. DH 회전 관절은 통합 견과류와 잠금 세척기로 편리하게 조립 할 수 있습니다. 후자에 "N"을 추가하여 지정하십시오. 예제: DC1005FN
소재
공 관절 머리와 기지
• 저탄소 강철
• 금속 은장, 선명 한 염화물 처리
• 부나 N 고무 디스크 (진동 없는 동작)
자기 잠금 나사
• 저탄소 강철, 열처리
• 금속 은장, 선명 한 염화물 처리
포장 및 운송
순서 코드 UNF 실드
듀티 ∆ 크기 ∆ 1⁄4
출력 옵션 (발크이드 클램프) BC
여행 (인치) 3
케이블 길이 (인치) XXX
주문 코드 Metric 스레드
듀티 ∙ 크기 ∙ M6
출력 옵션 (발크이드 클램프) BC
여행 (mm) ₹ 75
케이블 길이 (mm) XXX
FAQ
Q: 제어 케이블의 브랜드는 무엇입니까?
A: 제어 케이블의 브랜드는 PHIDIX입니다.
Q: 제어 케이블의 모델 번호는 무엇입니까?
A: 제어 케이블의 모델 번호는 PHIDIX입니다.
Q: 제어 케이블은 어디서 생산되는가?
A: 제어 케이블은 상하이에서 생산됩니다.
Q: 제어 케이블의 사양은 무엇입니까?
A: 제어 케이블의 사양을 위해 저희에게 연락하십시오.
